Портативный приемник на ZN414

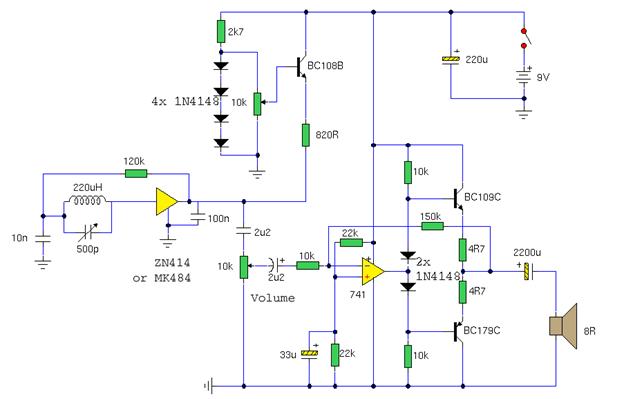

AM портативный радиоприемник сделан на основе микросхемы ZN414 IC,  но она была заменена на
MK484, которая идентична по производительности и распиновке.



Построенный приемник охватывает группу средневолнового диапазона примерно от 550 до 1600 кГц.
Катушка и переменный конденсатор могут быть взяты из старого радио, чтобы сэкономить время. Интегральная схема является 3-контактным колебательным контуром радиочастоты, и включает в себя несколько узлов РЧ, автоматическую регулировку усиления и детектор AM.

В этой схеме небольшой регулятор напряжения сформирован транзистором BC108B, четырех диодов 1N4148, резисторами 2k7, 10k и 820R. Переменный резистор 10k действует как контроль селективности всего приемника , контролирует  рабочее напряжения для ZN414 (или MK484 ). Аудио усилитель построен на инвертирующем ОУ 741.

Подключение к громкоговорителю  8 Ом осуществляет дополнительная транзисторная пара BC109C / BC179. Коэффициент усиления по напряжению полного звукового усилителя составляет около 15.




В дополнение еще одна схема на ZN414.







Думаю все понятно и без объяснений.
