Портативная катушка Тесла

Проект будет хорошим стартом для тех, кто хочет узнать о тесла катушках. Кроме того, действительно крутой объект, который размещается легко на любом столе.

Список деталей:

1. 24 SWG ​​эмалированный провод (другие размеры могут работать тоже)
2. Стандартный провод (те, которые используются в проводке вашего дома)
3. Пустой корпус крышка
4. Электрические корпус разъема
5. Светодиод
6. переключатель
7. транзистор BD135
8. Охладитель для транзистора
9. Резистор 47k 1 / 2watt
10. Держатель батареи 9- Вольт
11. 9- вольтовая батарея
12. Труба ПВХ (4.3x12cm)

Необходимые инструменты

• Паяльник
• Горячий клей пистолет

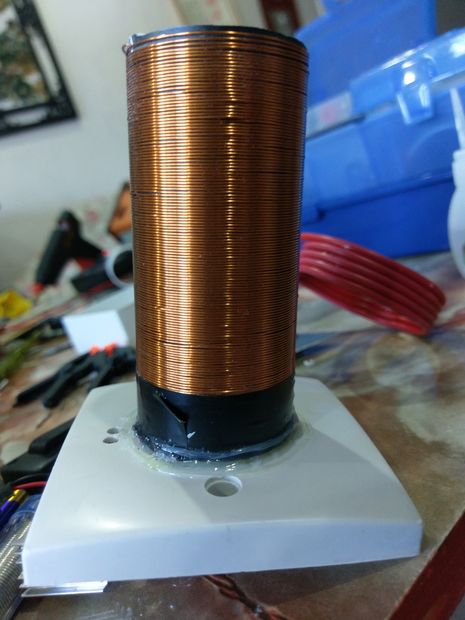

катушка вторичной обмотки

Провод 24SWG наматываем вокруг трубы ПВХ в качестве вторичной обмотки. Я обмотал некоторую двухсторонней лентой трубу ПВХ перед намоткой так, чтобы провод не оторвался. Затем приклейте ее на пустую крышку корпуса. Катушка из осветительного провода используется в качестве первичной обмотки. Чтобы держать форму катушки нанесите супер клей или горячий клей.

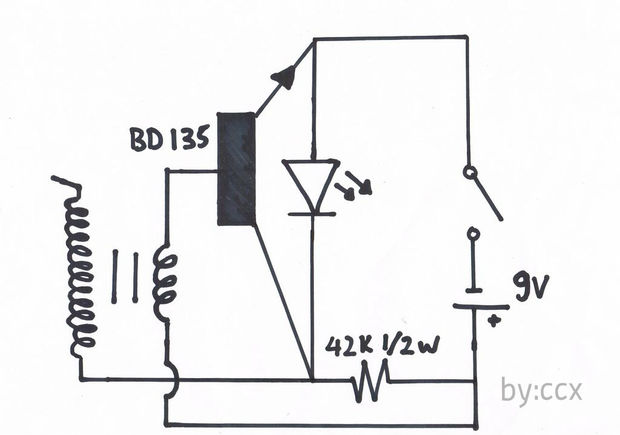

Принципиальная схема

Как видите, чрезвычайно простая схема.

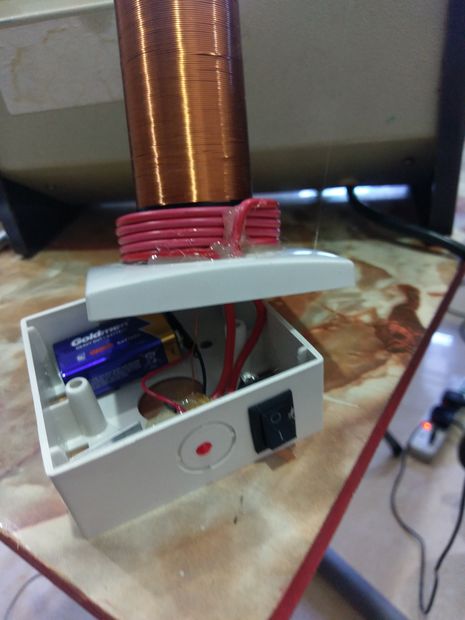

В корпусе вырезают отверстия для выключателя и светодиодов по бокам и фиксируем горячим клеем. Затем подключаем вторичную и первичную катушки.

Теперь можно подключать. Если не работает, поменяйте местами провода первичной катушки.
