Попеременное мигание автоматического и обычного светодиода на 2sc1815



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

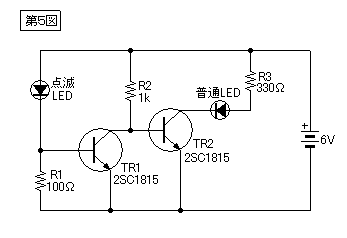

Когда автоматическое мигание светодиодов, TR1 включен,

TR2 выключен, нормальный индикатор погаснет.

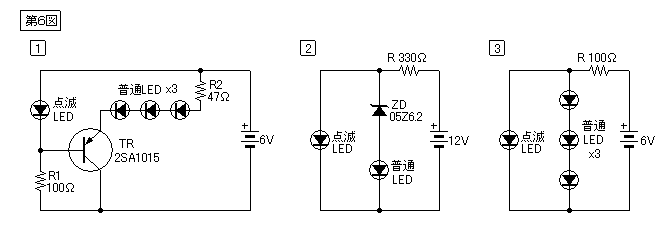

На рисунке 1 поочередно мигают автоматический и  3 простых светодиода. Достигается на одном PNP транзисторе.



На рисунке 2 представлена ​​схема попеременного мигания обычных LED  с помощью стабилитрона.











 Так как использован 6V стабилитрон, напряжение питания должно быть не менее 9В.

На рисунке 3 обычный светодиод вместо стабилитрона.





Он может одновременно заставить мигать попеременно три светодиода при напряжении 6В.
