Полосовой фильтр звукового шума



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Эта схема фильтра звукового шума является полосовым фильтром для полосы частот звука. Он фильтрует нежелательные сигналы, которые ниже или выше звуковых частот. Он имеет 2 фильтра: фильтр нижних частот и фильтр высоких частот в каскадной конфигурации. Оба фильтра - фильтры второго порядка с мощностью 24 дБ / октаву. Частота отсечки 3 дБ. составляют 11,8 Гц и 10,7 кГц. Полоса пропускания может быть изменена путем изменения значений конденсаторов и резисторов.

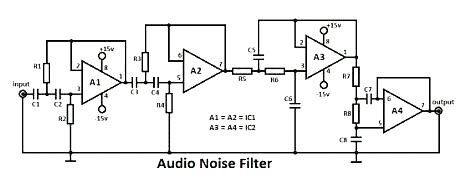

Схема звукового шума






Если вы хотите поднять нижнюю частоту отсечки, вы должны уменьшить значения C1 до C4. Для снижения частоты отсечки нижнего предела. вы должны увеличить значения. Если вы хотите уменьшить верхний предел f, вы должны поднять значения R5 до R8 и уменьшить его, чтобы увеличить верхнюю частоту отсечки. Схема шумопоглощающих фильтров Список звуковых фильтров







Список компонентов R1 = R2 = 56kΩ

R3 = 39kΩ

R4 = 100kΩ

R5 = R6 = R7 = R8 = 3,3kΩ

C1 = C2 = C3 = C4 = 0,33μF ceramic

C5 = C6 = 0,0033μF ceramic

C7 = 0,0047μF ceramic

C8 = 0,0018μF ceramic

IC1 = IC2 = NE5532N
