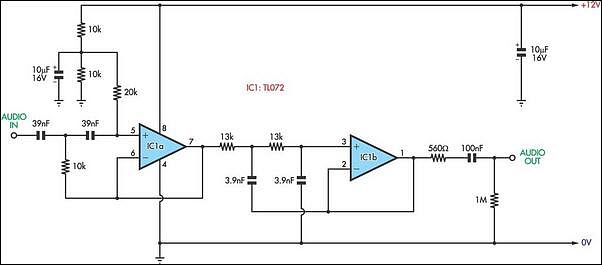

Эта схема пропускает частоты 300 Гц, в диапазоне 3.1kHz (человеческая речь). Схема состоит из каскадов высокой частоты и фильтров нижних частот, которые вместе образуют полный полосовой фильтр.
Одна половина из TL072 двойной ОУ (IC1A) вместе с двумя конденсаторами и двух резисторов образуют ключ второго порядка Саллена (фильтр высоких частот).
Эксперименты показали, частота среза (3 дБ точка) составляет около 300 Гц. ОУ питается от одной шины, два резистора 10kO и разделительный конденсатор 10 мкФ используются для смещения входного сигнала (контакт 5) до половины напряжения.
Фильтр схема
Выход IC1A подается на вторую половину ОУ (IC1B), также выполненного в виде фильтра Саллена. Однако, на этот раз срез около 3.1kHz. В целом усиление напряжения в полосе пропускания равно единице (0 дБ).
С максимальным уровнем входного сигнала до отсечения оказалась примерно 3.5 RMS.
560 Oм резистор на выходе IC1B, обеспечивает защиту от короткого замыкания.
Автор: М. Sharp
