ПК Интерфейс RS485





Еще один вариант интерфейса, который обеспечивает защиту связи по последовательному порту ПК от прямого подключения опасных напряжений.

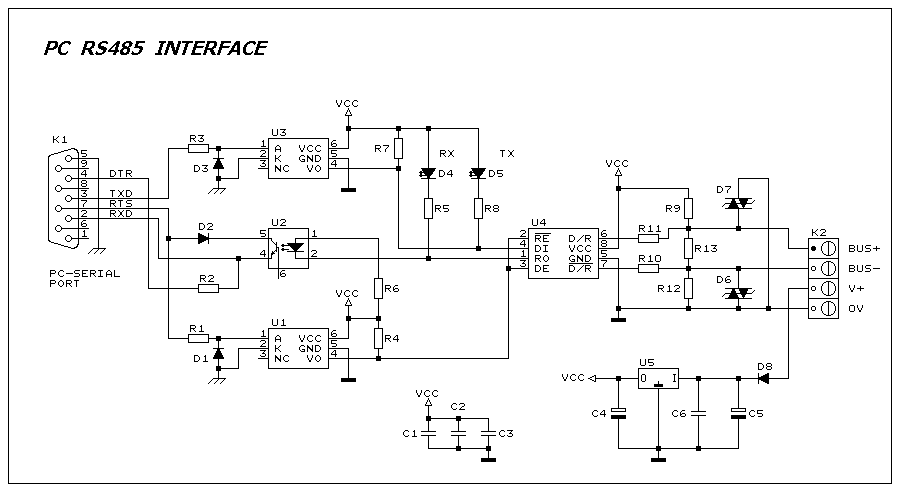

Рисунок 1: Схема изолированного RS485 интерфейса



На рисунке 1 показана схема интерфейса RS485. Разъем K1 связан с последовательным портом ПК, питание ПК является производным от сигнальных линий DTR и RTS. Положительное напряжение происходит от РТС и отрицательного питания от линии DTR. Линия РТС также используется, чтобы управлять направлением передачи данных RS485 драйвера ИК U4. Оптическая изоляция достигается с помощью оптопар U1, U2 и U3. Оптопара U1 используется для управления направлением передачи данных U4, оптопара U2 обеспечивает изоляцию линии RXD, а оптопара U3 обеспечивает изоляцию TXD. Другая сторона изолятора несет уровни TTL. Эта сторона питается от нестабилизированного источника постоянного тока между 9В и 18В постоянного тока. СК U5 обеспечивает 5V для ИК U4. TXD RXD и линии состояния показываются светодиодами.

Интерфейс был протестирован на скорости передачи 19,2 бод.
Для получения данных РТС = 1 (при положительном уровне)
Для данных Transmition РТС = 0 (при отрицательном уровне)
DTR линия всегда устанавливается в 0 (при отрицательном уровне)

На рисунках 2 и 3 показано расположение компонентов на печатной плате.

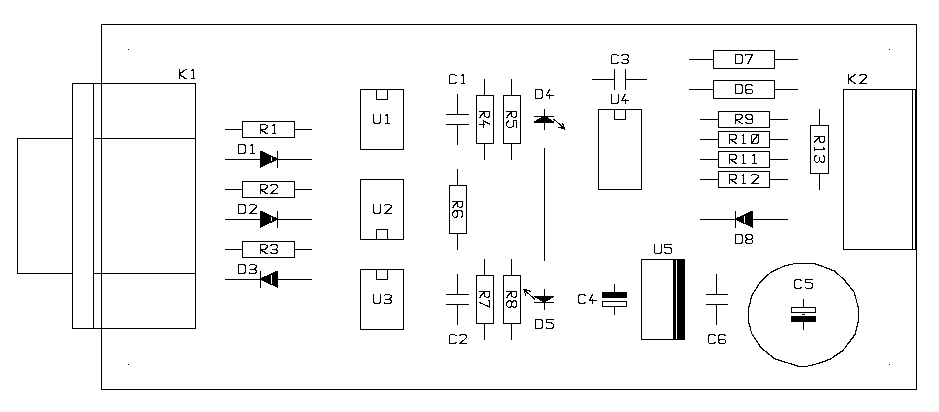

Рисунок 2: Компонент макет изолятора PCB

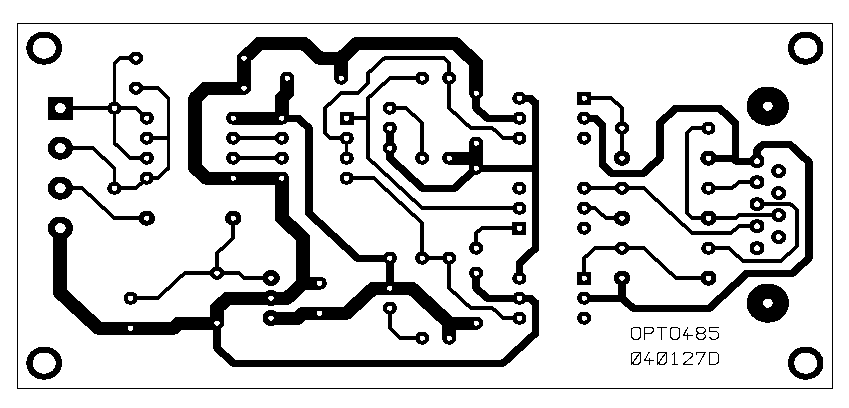

Рисунок 3: Дорожки изолятора PCB



Детали устройства.

1 4 С1, С2, С3, С6 100 нФ
2 1 С4 10uF 16V
3 1 С5 470uF 25V
4 3 D1, D2, D3 1N4148
5 2 D4, D5 красный светодиод 3мм
6 2 D7, D6 Transil 6.8V
7 1 D8 1N4003
8 1 К1 DB9 R / ПРОБКА платы
9 1 К2 платы КЛЕММНИК 4 ПУТЬ
10 3 R1, R2, R3 1K8
11 2 R7, R4 4K7
12 2 R5, R8 1K
13 3 R9, R12 150R
14 1 R6 680R
15 2 R11, R10 10R
16 1 R13 120R
17 2 U3, U1 H11L1 оптоизолятор
18 1 U2 CNY17-3 оптоизолятор
19 1 U4 MAX487, SN75176B
20 1 U5 LM7805
