ПК Интерфейс RS422





Этот вариант интерфейса обеспечивает защиту связи по последовательному порту ПК от прямого подключения опасных напряжений.

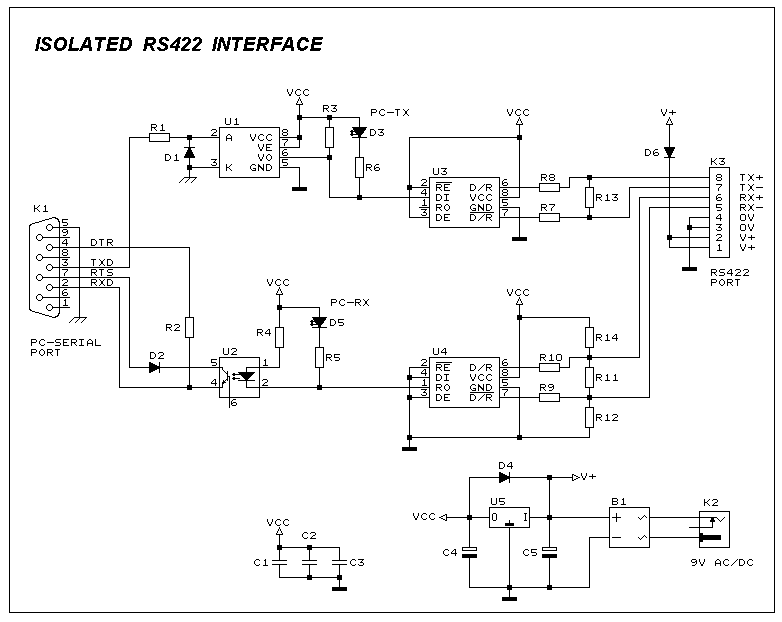

Рисунок 1: Схема изолированного RS422 интерфейса



На рисунке 1 показана схема интерфейса RS422. Разъем K1 связан с последовательным портом ПК, питание ПК будет производным от сигнальных линий DTR и RTS. Положительное напряжение происходит от РТС и отрицательного питания от линии DTR. Оптическая изоляция достигается с помощью оптопар U1 и U2. Оптрон U1 обеспечивает изоляцию линии TXD, а оптрон U2 обеспечить изоляцию линии RXD. Другая сторона изолятора несет уровни TTL. Эта сторона питается от нестабилизированного источника постоянного тока между 9В и 12В AC / DC адаптера. СК U5 обеспечивает регулируемое выходное 5V для ИС U3 и U4. Состояние TXD RXD линий высвечивается светодиодами. Интерфейс был протестирован на скорости передачи 19,2 бод. Разъем К3 обеспечивает сигналы шины RS422 плюс выход питания постоянного тока не регулируется.  РТС = 1 (при положительной уровень питания)
DTR = 0 (при отрицательном уровне).

На рисунках 2 и 3 показано расположение компонентов на односторонней печатной плате.

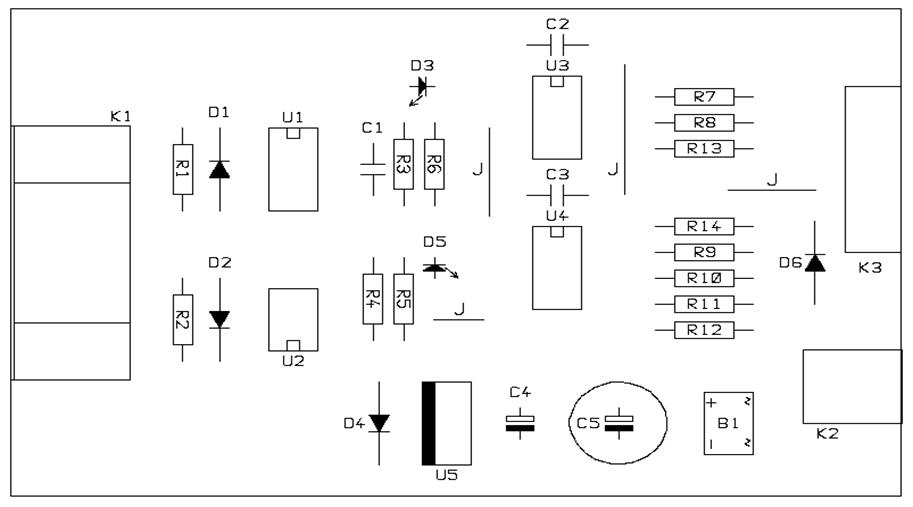

Рисунок 2: Компонент макет печатной платы RS422

http://chaokhun.kmitl.ac.th/~kswichit/Pc_Rs422_web/Rs422_pcb.gif

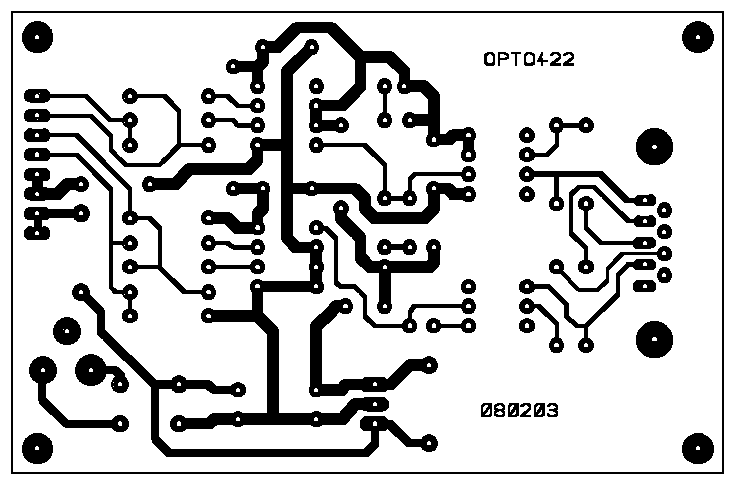

Рисунок 3: Дорожки печатной платы RS422



Детали

1 1 В1 МОСТ 1A / 100V (DIP-ТИП)
2 3 С1, С2, С3 100 нФ керамических
3 1 С4 10uF 16V
4 1 С5 470uF 25V
5 2 D1, D2 1N4148
6 2 D5, D3 LED RED 3мм
7 2 D4, D6, 1N4003
8 1 К1 DB9 R
9 1 К2 постоянного тока Штекер
10 1 К3 SIP CON 8

11 4 R1, R2, R5, R6 1K
12 1 R3 4K7
13 1 R4 470R
14 4 R7, R8, R9, R10 10R
15 2 R13, R11 120R
16 2 R14, R12 680R
17 1 U1 6N137
18 1 U2 CNY17-3
19 2 U3, U4 SN75176B, MAX485
20 1 U5 LM7805



М Асим Хан
