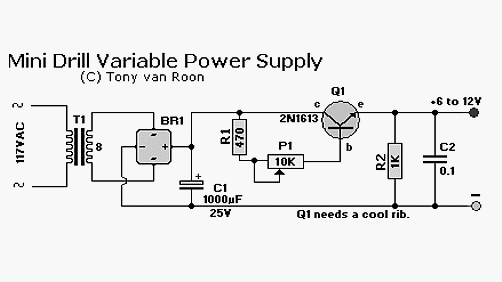

Питание для мини-дрели







На Т1 уходит напряжение переменного тока от 115VAC (или 220VAC) до примерно 8VAC, а затем выпрямляется с помощью мостового выпрямителя BR1 примерно 11.52Vdc. С1 отфильтровывает пульсации переменного тока.

Если вы обнаружили пульсации добавьте еще один электролитический конденсатор к выходным клеммам. Значение может быть от 10 до 100uF/25V. Выходное напряжение регулируется 10K-потенциометром.











Список деталей:





T1 = 115/8 VAC трансформатор.

Q1 = 2N1613, NTE128,

BR1 = 40В, 4А.

R1 = 470 Ом, 5%

R2 = 1K, 5%

P1 = потенциометр, 10K

С1 = 1000мкФ, 25В, электролитический

С2 = 0,1 мкФ (100nF), керамические
