Пиковые индикаторы уровня аудиосигнала

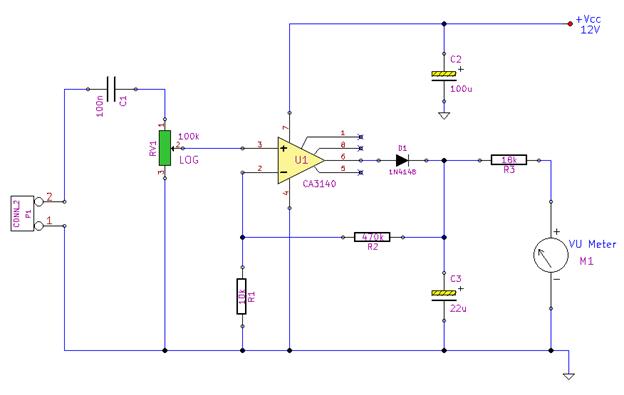

Простая схема укажет пик аудио сигнала на аналоговом миллиамперметре. 1N4148 диод обеспечивает половину выпрямления входного сигнала, выход постоянного тока сглаживается 22U конденсатором.


Конденсатор будет заряжаться до максимального значения входного сигнала, а затем разряжаться через измеритель и 18к резистор. Я использовал измеритель на 150UA.  Время разряда составляет около четверти секунды. Эта схема будет работать только с ОУ типа MOSFET, биполярные типы т.е. 741 и J -FET операционные усилители, такие как LF351 работать в этой схеме не будут.

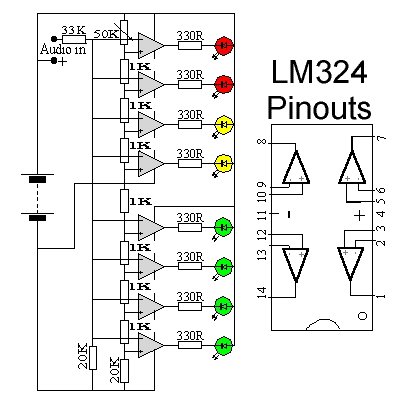

Измеритель уровня звука

Резисторы 1K в цепи необходимы чтобы светодиоды включались на различных аудио уровнях. Схема легко расширяется добавлением операционных усилителей, и не ограничивается только использованием LM324 . Практически любой ОУ будет работать, только может различаться распиновка.



33K резистор держит схему на низком уровне. Значение этого резистора может корректироваться. Лучше вначале собрать на макетной плате до фактического переноса на печатную. Схема в нынешнем виде будет работать с линейными входами AUX OUT и Hi-Fi. Аудио (+) подключен к главной положительной шине, а аудио ( - )используется для входного сигнала. Переменный резистор 50k используется для изменения чувствительности цепи.
