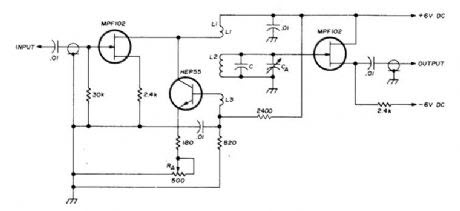

Переменный фильтр с регулируемой полосой пропускания, с достаточным коэффициентом усиления для компенсации ввода Ioss в приемнике CW. Используется для изоляции слабых сигналов CW, несмотря на шум и помехи, как это требуется в низковольтной любительской работе. Вход FET напрямую связан с коллектором HEP55, служащим регенеративным усилителем Q.multiplier.
Трансформатор L1-L3 обеспечивает обратную связь. Фильтр подключается последовательно со входным концом IF-полосы, после механического фильтра 1,2 кГц. Когда принимаются два сигнала CW, можно устранить, настроив CA на приемную полосу пропускания фильтра. Ток стока 6 мА может поставляться двумя батареями 6 В. Для 455 кГц IF, C составляет 470 пФ, СА составляет 7-45 пФ, а L1-L2-L3 - 12-115-24 оборота No.32 эмали на ядре Amidon T44-15.-SM Olberg, Vari-Q Filter , Ham Radio, Sept. 1973, p. 62-65.
