Переключатель ON / OFF SWITCH



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







В этом проекте описывается, как создать переключатель «мягкого касания». Под «мягким касанием» мы понимаем, что вам нужно нажать один раз, чтобы установить устройство в состояние ON и нажать еще раз, чтобы отключить устройство.  Этот тип коммутатора работает, фиксируя реле в состоянии ON с нажатием кнопки и с другой нажимной защелкой. Таким образом вы можете управлять питанием устройства с помощью одной кнопки. Схема построена на таймере 555, сконфигурированного таким образом, чтобы он фиксировался в одном состоянии, и для изменения состояния требуется действие. Схема питается от +5 В, и есть разъемы для подключения управляющего устройства.

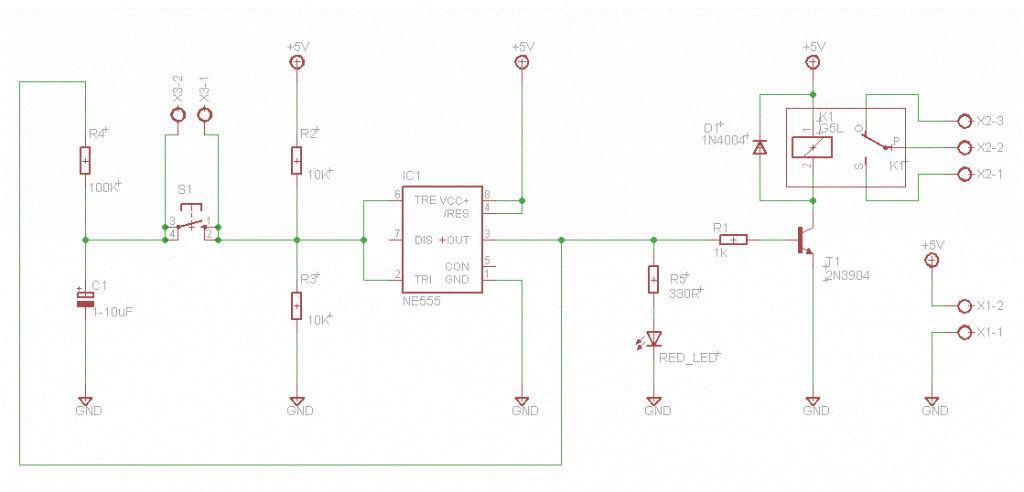

 Схема



Схема



Схема переключает реле при нажатии кнопки S1.Выводы 6 и 2 таймера 555 находятся на половинном напряжении питания. Когда выходной контакт 3 высок, то конденсатор C1 заряжается, и когда разряжается низкий конденсатор. Когда нажимается кнопка, на контактах 6 и 2 появляется напряжение конденсатора, а выходной контакт 3 изменяет состояние, а также меняет напряжение на конденсаторе. Таким образом, когда выходной высокий конденсатор имеет + 5V. Когда мы нажимаем кнопку, контакт 3 становится низким и конденсатор переходит на 0В, когда мы нажимаем кнопку снова, выход снова становится высоким, поэтому мы переключаем функциональность. Когда на выходе имеется высокий уровень, то Т1 проводит ток, а реле фиксируется, когда низкий уровень реле отпускается. Диод D1 используется для защиты транзистора от обратного напряжения, генерируемого при отключении реле.

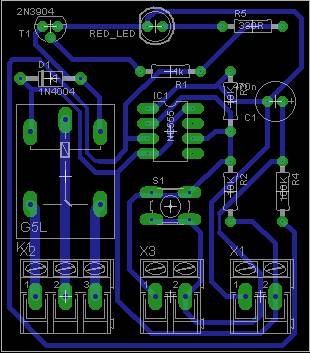

Печатная плата





Фото

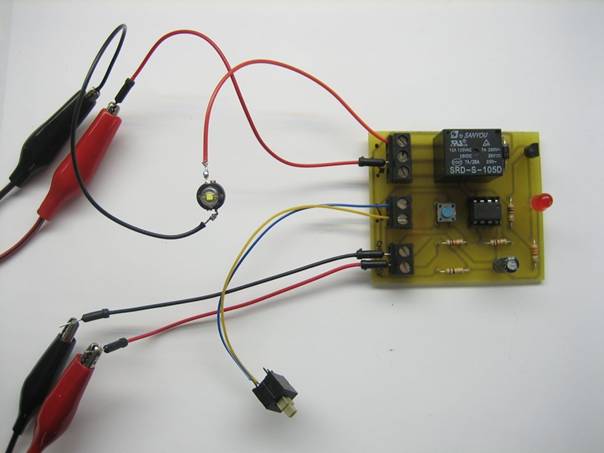

Цепь находится в состоянии OFF

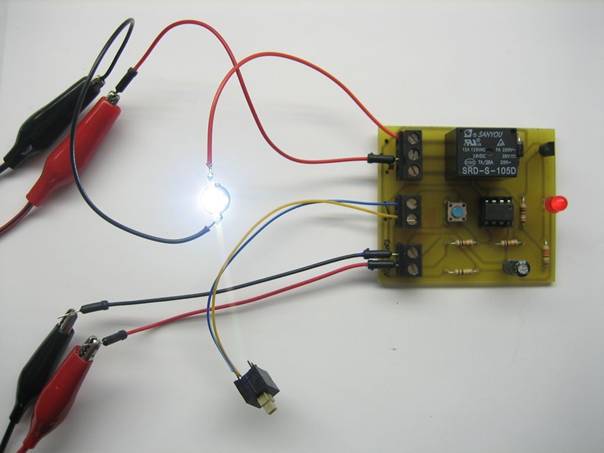

Нажата кнопка, и цепь переходит в состояние ВКЛ.
