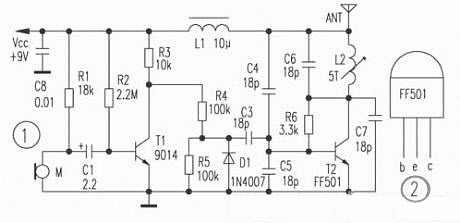

В схеме, показанной на рисунке 1, специальный пусковой транзистор Т2 и его периферийные компоненты образуют высокочастотный генератор с частотным диапазоном 88 ~ 108 МГц. Аудиосигнал подбирается электретным микрофоном и усиливается сначала Т1, затем усиленный низкочастотный сигнал модулирует высокочастотный носитель. Если электретный микрофон M отключается, выходной разъем соединяет плеер для передачи музыкального сигнала.
Выделенная трубка T2 для радиопередатчика выбирает FF501, который использует стандартную упаковку T0-92 (например, транзисторы серии 9000), а форма и расположение контактов показаны на рисунке 2, а ICM - 45 мА, fT больше 1,3 ГГц, VCEO - 13V. Преимущества специальной трубки включают в себя хорошую согласованность, большую выходную мощность RF, настройку схемы, FF501 может полностью работать в более высокочастотном диапазоне.
