Передача звука по волоконно-оптическому кабелю



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Принцип работы схемы передатчика: эта схема для конденсаторного микрофона используется для преобразования звуковых сигналов в электрические сигналы. После усиления с помощью BC547 сигнал поступает на ОУ. К транзисторам по схеме Дарлингтона подключается лазерный модуль. 5V постоянного тока используется в качестве питания. Здесь очень важный момент, лазер используется в качестве генератора волны света  650 нм в соответствии с системой кодирования NRZ, В-фазная система 7.5Mbit / сек.

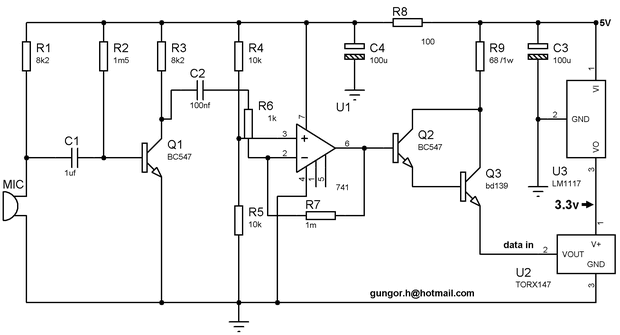

Принципиальная схема передатчика



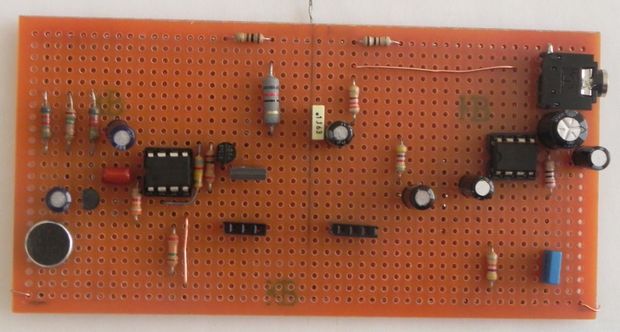

передатчик



Приемник принцип работы: Схема для обнаружения световых сигналов от волоконно - оптического наведения и датчиком для преобразования в электрические сигналы используется Torx147. Этот лазерный приемник работает пропорционально величине тока через поступающую интенсивность света в соответствии с меняющимся количеством тока.  Сигнал подается на вход операционного усилителя через разделительный конденсатор С1. ОУ усиленный сигнал на динамик для преобразования электрических сигналов в звуковые сигналы или можно применить к выходу для наушников.

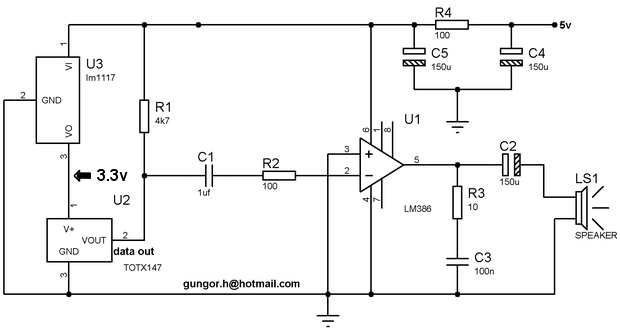

Принципиальная схема приемника



приемник



Все просто
