Пассивный фильтр для CW и аудио



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Использует недорогие 88-mH тороиды, чтобы обеспечить очень резкую полосу 35 Гц на 3 дБ. Фильтр имеет высокие вносимые потери.







Ключ-сигнал имеет медленное нарастание и падение, поэтому сигналы CW имеют выраженный сигнал, который может быть объективным (AF Stahler, Experimental Com-parison of CW Audio Filters, 73 Magazine, July 1973, p. 65-70.





В некоторых приложениях может потребоваться или даже быть существенным, чтобы ширина полосы аудиосигнала была ограничена, но сохранялось фазовое соотношение с исходным сигналом. Хорошим примером этого является кодировщик surroundsound.

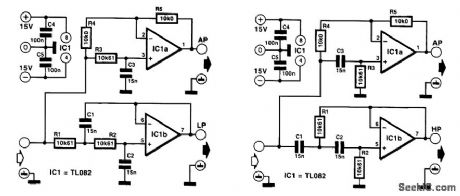

Требование можно удовлетворить, объединив фильтр нижних частот с секцией полного прохода и имеющий отфильтрованный сигнал по сравнению с сигналом, скорректированным по всей пропускной сети. Как это происходит, фазовый переход фильтра первого порядка первого порядка точно такой же, как и для критически затухающей сети второго порядка. Конструкция такой комбинации показана на рисунке 1. В этом случае всепроходная сеть основана на IC1a и секции нижних частот на IC1b. Точка отсечки -6 дБ составляет ровно 1 кГц, а уровень громкости -3 дБ составляет 642 Гц.
