Отпугиватель кошек и собак





Электрическая схема представляет собой  высокопроизводительный  ультразвуковой передатчик. Использует стандартный 555 таймер и работает как генератор, дающий 40 кГц меандр при помощи RC.

Эта частота выше порога слышимости человека, но, как известно, раздражает слух собак и кошек. Максимальный ток таймеров 555 составляет 200 мА, поэтому выходной каскад усилителя был выполнен в виде H-моста, собранного на 4 транзисторах TR1 - TR4.

Второй таймер IC2 образует буферный усилитель, работающий противоположно первому.

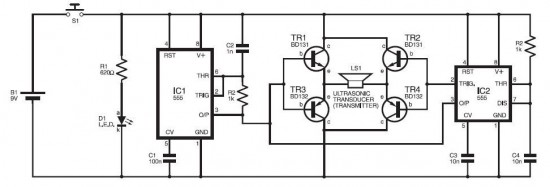

Схема отпугивателя кошек и собак



Комплементарные пары TR1 / TR2 и TR4 / TR3 удваивают напряжение на ультразвуковом  преобразователе LS1. При желании, можно построить схему с использованием 556 сдвоенного таймера. Что  уменьшит габариты и увеличит время автономной работы.



Отпугиватель животных на солнечных батареях

Конструкция на солнечных батареях позволяет отпугивать  ночных животных (летучих мышей и кошек) во дворе  или в помещения дома.







Блестящие разноцветные вспышки будут пугать этих животных. Устройство полностью автоматическое, включается в вечернее время и выключается по утрам.
