Оптоизолированная 4-канальная плата коммутации



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Оптоизолированная 4-канальная плата Triac (R) используется для быстрого переключения приложений. Идеально подходит для коммутации электрических цепей, осветительных приборов, приборов и небольших нагрузок.  Каждая схема эффективно изолирована  оптоизоляторами на каждом канале, входы TTL управляют каждым каналом.



Характеристики



Вход триггера 2-12 В постоянного тока

Вход питания от сети 230 В перем. Тока или 110 В перем. Тока

Выход 1 A @ 230 VAC (RMS ON STATE CURREN 4 AMPS КАЖДЫЙ КАНАЛ)

Демпфер для индуктивной нагрузки

Перемычка для общего заземления катода

Соединительный разъем для подключения управляющего сигнала

Винтовой зажим для подключения нагрузки

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 139 мм x 73 мм

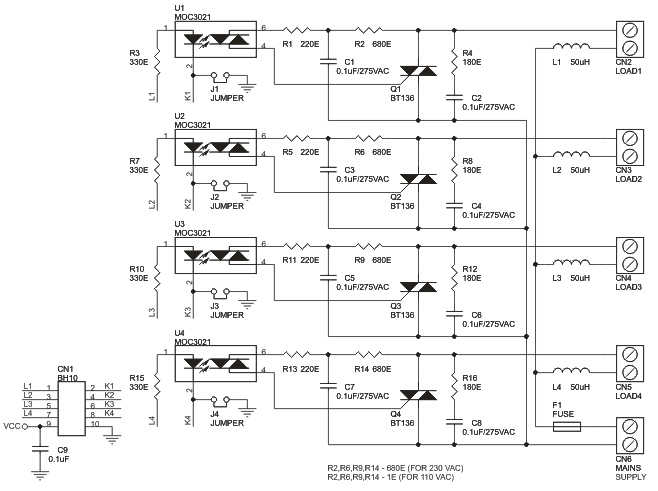

Схема



4-канальная плата коммутации

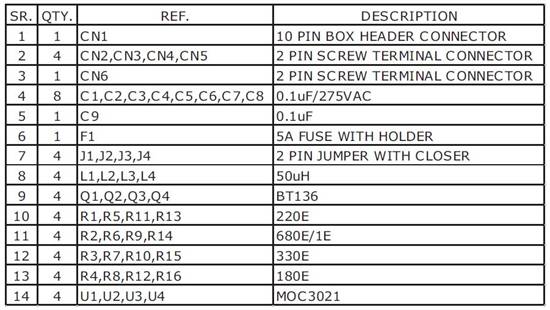

Список деталей



4 КАНАЛЬНАЯ детали

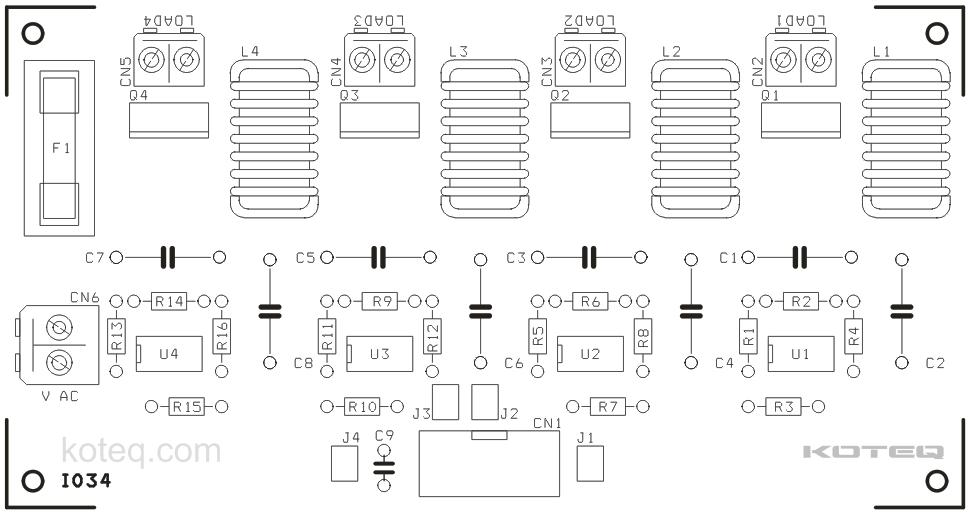

Печатная плата

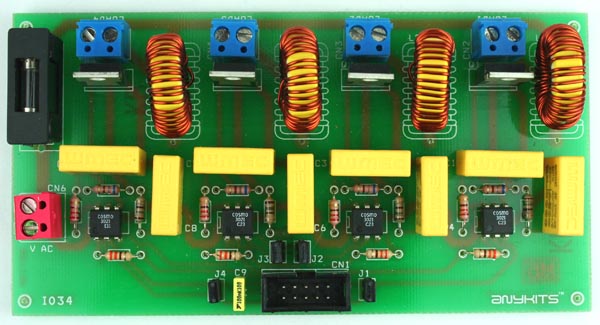

Фото



4 КАНАЛЬНАЯ коммутация



Готовое устройство
