Оптический терменвокс



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Терменвокс , как известно музыкальный инструмент, который меняет тональность звука при удалении или приближении рук вблизи какого либо датчика.

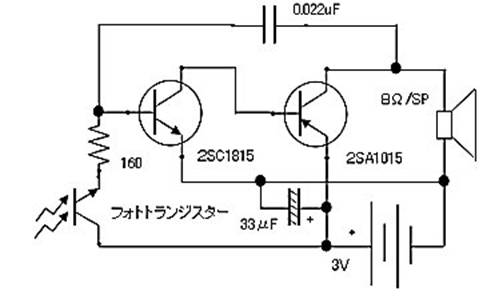

Схема оптического  терменвокса



Прибор использует небольшое изменение в емкости. Фототранзистор изменяет частоту колебаний низкой частоты, при поднесении руки. Вы можете заменить фототранзистор на любые CDS .

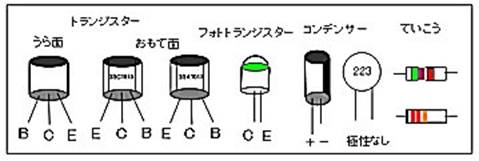

  1. Транзистор (2SC1815) X 1
  2. Транзистор (2SA1015) X 1
  3. Фатх транзистор X 1
  4. LED X 1
  5. Сопротивление (1 / 8W) 160Ω X 1
  6. Керамические конденсаторы 0.022uF (223) X 1
  7. Электролитический конденсатор 33uF 10V X 1
  8. Батарея разъем X 1
  9. Батарейный блок (AA 2) X 1

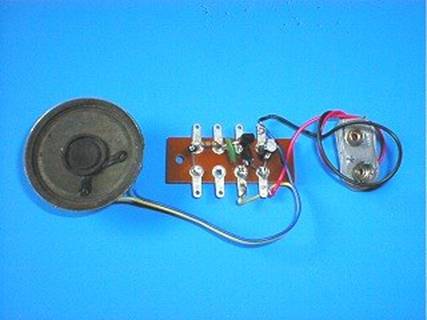

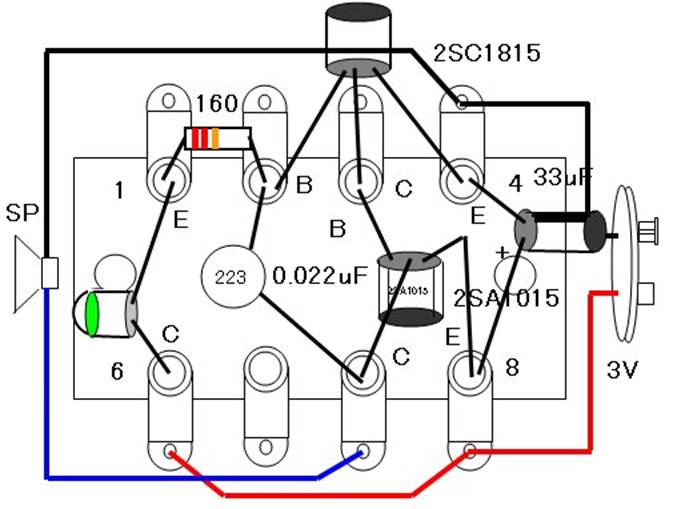

Монтаж  элементов



Блок питания работает на 3V.
