Оптический датчик с ждущим мультивибратором



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

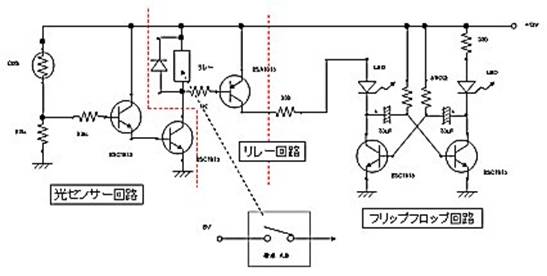

Я попробовал в комплексе использовать схемы датчика света и триггера. Добавил новую цепь с реле. Дополнительный транзистор выполняет роль переключателя, чтобы запускаться от  триггерной схемы.





Транзистор включен, LED в цепи датчика света будет мигать. Это означает что энергия поступает на реле.Вы можете подключить мотор-лампу и другие нагрузки на релейный выход.





  1. Фоторезистор X 1
  2. Транзистор (2SC1815) X 1
  3. Транзистор (2SC2001) X 1
  4. Сопротивление (1 / 8W) 33 кОм X 1
  5. Сопротивление (1 / 8W) 51KΩ X 1
  6. LED X 1 шт
  7. Транзистор (2SA1015) X 1
  8. Сопротивление (1 / 8W) 33 кОм X 1
  9. Диод на 1A X 1
  10. Реле 5V (2 контакта) X 1
  11. Транзистор (2SC1815) X 2
  12. Сопротивление (1 / 8W) 33Ω X 2
  13. Сопротивление (1 / 8W) 51KΩ X 2
  14. Батарея X 1
  15. LED X 2-6 штук
  16. Батарейный блок (AA 2) X 1
  17. Электролитический конденсатор (33uF) X 2 <напряжение 10 вольт или более>

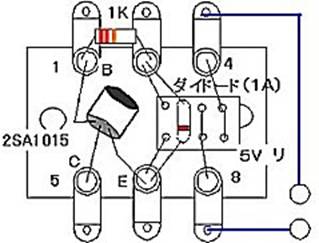

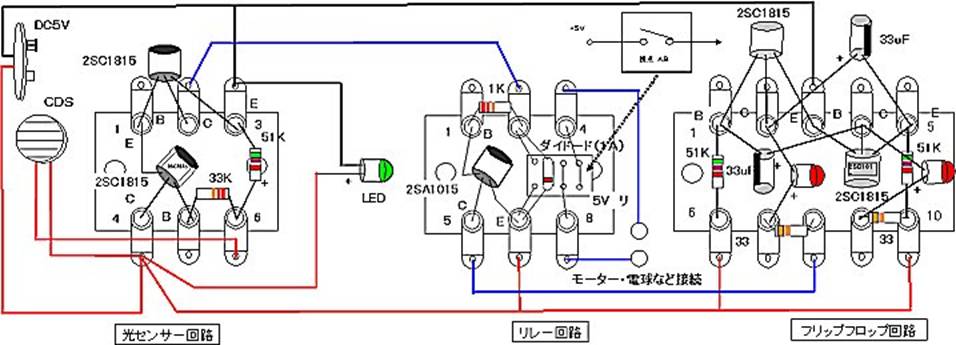

Монтаж  элементов



Блок питания работает на 9V.
