Операционный усилитель из трех дискретных транзисторов



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

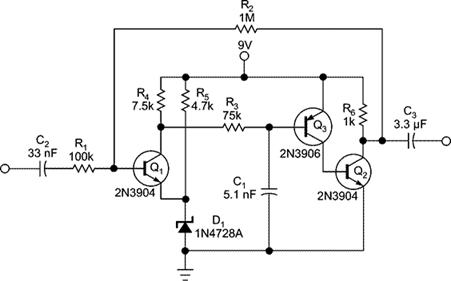

Вы можете использовать три дискретных транзистора для создания операционного усилителя с коэффициентом разомкнутого контура более 1 миллиона (рис. 1). Вы смещаете выход примерно на половину напряжения питания, используя комбинированные падения напряжения на стабилитроне D 1 , напряжение на эмиттерном основании входного транзистора Q 1 и падение 1V на резистор R 2 обратной связи 1 МОм.







Этот AC-связанный инвертирующий операционный усилитель имеет коэффициент усиления в разомкнутом контуре 1 миллион. R 1 и R 2 устанавливают коэффициент усиления в замкнутом контуре -10.





Резистор R 3 и конденсатор C 1 образуют компенсационную сеть, которая препятствует колебанию цепи. Значения на рисунке по-прежнему обеспечивают хороший ответ на квадратную волну. Отношение R 2 к R 1 определяет коэффициент инверсии, который составляет -10 в этом примере. Вы можете настроить этот операционный усилитель как активный фильтр или как генератор. Он управляет нагрузкой 1 кОм. Реакция квадратной волны хороша на частоте 10 кГц, а выход уменьшается на 3 дБ при 50 кГц. Установите низкочастотный отклик 50 Гц со значениями входных и выходных конденсаторов. Вы можете повысить частотный отклик, используя более быстрые транзисторы и делая тщательный макет.
