Однотранзисторный аудиоусилитель



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Усилитель будет отлично работать с  простым приемником. Это позволит вам слышать более слабые и более отдаленные станции. У местных сильных станций будет очень громкий звук .


Список материалов:


Кусок около 1 дюйма квадратной макетной платы.

Кремниевый транзистор NPN. 2N2222A - это то, что я использовал.

9-вольтовая батарея.

Малый переключатель.

Переключатель SPST

Три конденсатора: 0,1 мкФ, 0,22 мкФ и 500 пФ. Значения не являются критическими и могут изменяться на целых 50%. Номинальное напряжение этих конденсаторов должно быть на 10 вольт больше.

Два резистора: 3.3K и 2.2 мега



Как его построить:

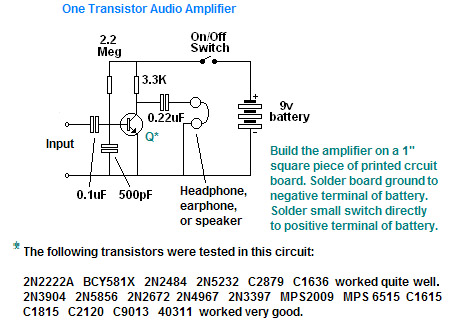

Схема
Схема однотранзисторного звукового усилителя

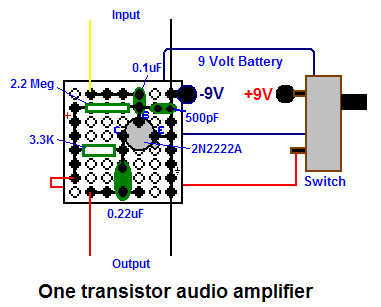

Монтаж
Иллюстративный чертеж усилителя.

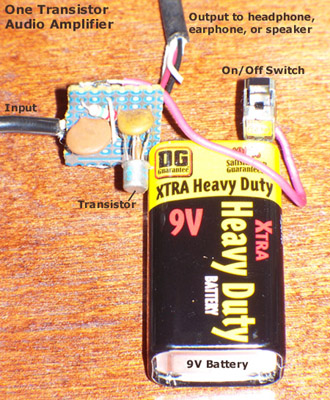

Сборка

Готовый усилитель
