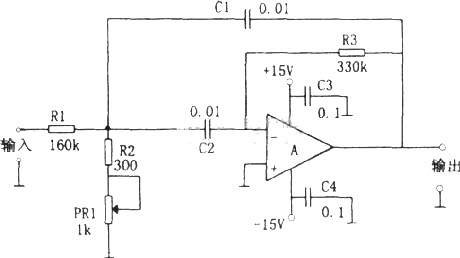

На рисунке показан однопиковый фильтр, состоящий из одного операционного усилителя. Схема использует только один операционный усилитель и несколько компонентов для создания схемы фильтра, которая имеет такую же производительность, что и компоненты LC. Резонансную частоту можно легко настроить без изменения усиления цепи. Эта схема использует потенциометр PR1 для настройки резонансной частоты.
Когда значение PR1 изменяется от минимального к максимуму, диапазон настройки резонансной частоты составляет 1580 Гц, и коэффициент усиления схемы практически не изменяется.
