Одноканальный релейный переключатель

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

Single Channel Relay - это простой и удобный одноканальный ретранслятор для подключения реле при переключении приложений в вашем проекте.

Характеристики:

Вход - 12В постоянного тока при 42 мА

Выход - реле SPDT

Спецификация реле - 5 A @ 230 VAC

Уровень триггера - 2 ~ 15 В постоянного тока

Штырьковые выводы для подключения питания и пускового напряжения

Светодиод указывает состояние реле

Клеммный разъем питания (PBT) для простого подключения релейных выходов

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 27 мм x 69 мм

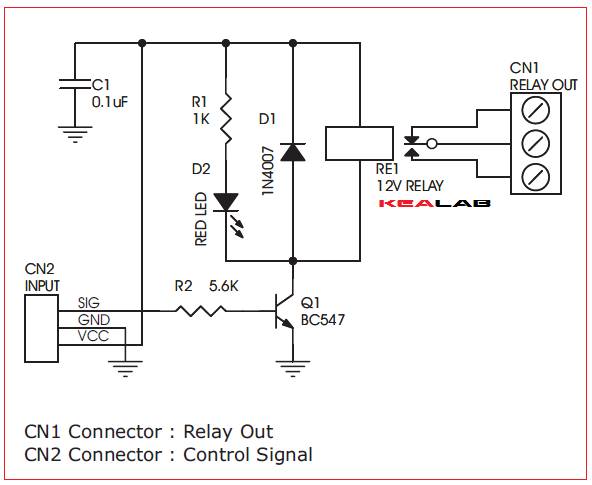

Схема

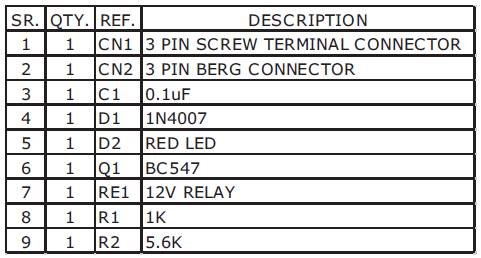

Список деталей

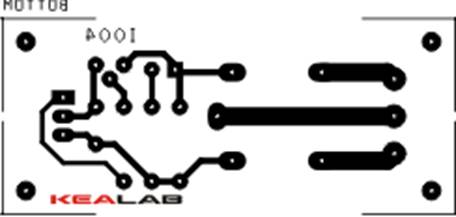

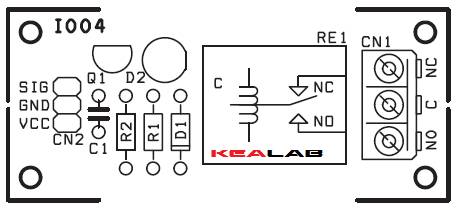

Печатная плата

1
2
3
4
5
