Очень простой детектор приближения



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








В железнодорожных моделях, робототехнике используют универсальный детектор инфракрасного приближения Sharp IS471. Этот прибор размером с транзистор, работает в диапазоне 4-16 вольт, и может обнаруживать объекты на расстоянии 4-9 дюймов от отраженных импульсов ИК. Основная реализация требует только IS471, ИК-светодиод и 9 вольтовой батареи и может быть построен практически менее чем за 10 минут.

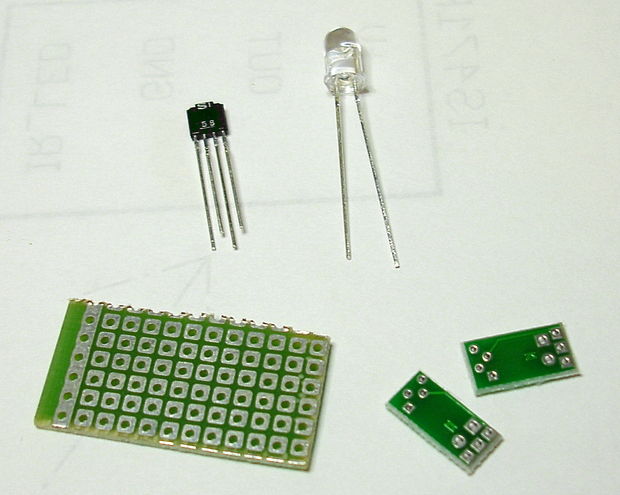

детали



Части которые вам нужны:


1) Sharp IS471
2) 940nm ИК-излучатель (например, Fairchild QED-234)

3) Макетная плата
4) 9 вольт батарея и зажим
5) паяльник и припой, бокорез



Сборка

Вставьте  выводы IS471 в макетную плату близко к краю. Выводы необходимо максимально укоротить. Обратите внимание, что плоская сторона IS471 должна быть обращена наружу, так как это та сторона, которая "видит". Согните ИК-светодиод вправо, как показано ниже.

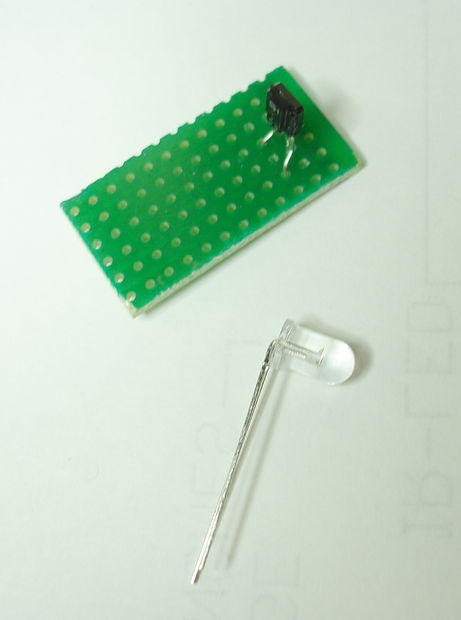

Собираем

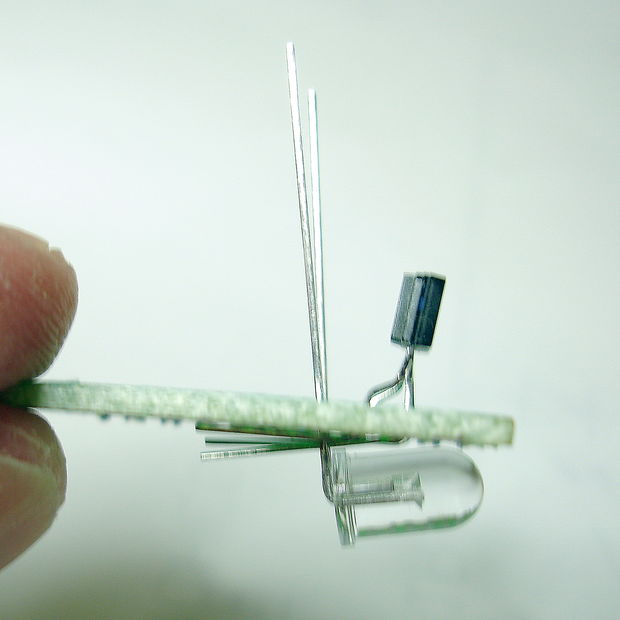

Установка ИК-светодиода



Установите светодиод ИК



Светодиод лучше всего крепить к нижней части. Плата будет выступать в качестве светового барьера, поэтому IS471 будет видеть свет, который отражается от объектов, а не прямого освещения от ИК-светодиода, хотя вам может понадобиться добавление полосы черной ленты, когда сборка закончена, чтобы предотвратить ИК-импульсы из-за просвечивания через отверстия в плате.

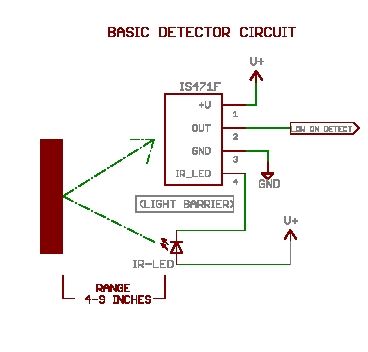

Сделайте несколько подключений согласно схеме



Сделайте несколько подключений



Работа с паяльником


1) Загните выводы IS471 и ИК-светодиода вниз, чтобы придать устойчивость.
2) Подключите катод (короткая нога) ИК-светодиода на контакт 4 IS471 (просто согните провода вместе, и пропаяйте).
3) Подключите анод (длинная нога) ИК-светодиода к контакту 1 IS471 (просто согните провода вместе, и пропаяйте).
4) Припаяйте красный провод от батареи 9volt к IS471 контакту 1 и IR LED анод.
5) Припаяйте черный провод от батареи зажима 9volt к контакту 3 на IS471.
6) Припаяйте провода к контакту 2 IS471.

Перед тем как подключить питание, проверьте пайку.

Чтобы проверить датчик приближения:
1) Подключите аккумулятор, а затем подключите провода от вольтметра между черным (земля) провод зажима батареи и выводом 2 IS471.
2) Направьте выключеный детектор в пустое пространство, и вы должны увидеть около 8 вольт на метр.
3) Положите руку перед детектором и медленно переместите ее ближе, наблюдая за мультиметром. Где-то в диапазоне 4-9 дюйма вы увидите 0 вольт. Вы обнаружены.
ПРИМЕЧАНИЕ: Расположение и размещение имеет важное значение. Солнечный свет будет "ослеплять" приемник, значительно снижает дальность обнаружения.



Теперь конструкция готова,  можете начать пользоваться ИК детектором приближения.
