Обзор GSM-модемов M590E и SIM800L версии YT2FSG



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Управлять модулями можно при помощи персонального компьютера через преобразователь интерфейса USB-UART или непосредственно через UART модулем микроконтроллера самостоятельной разработки или Arduino, Raspberry Pi и аналогичными.

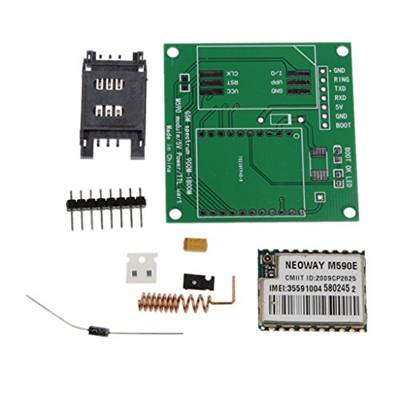

Внешний вид комплекта, компонент с печатной платой для модуля GSM M590E:

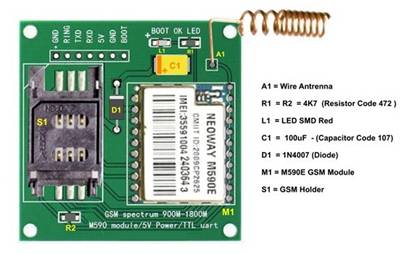

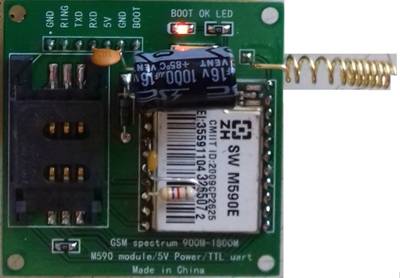

Внешний вид схемы и печатной платы модифицированного GSM модуля M590E, версия YT2FSG:

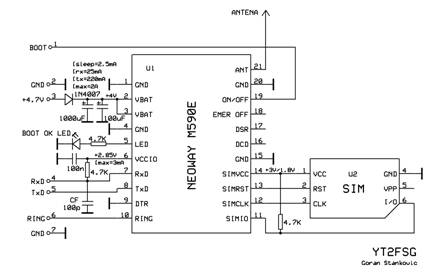

Схема включения

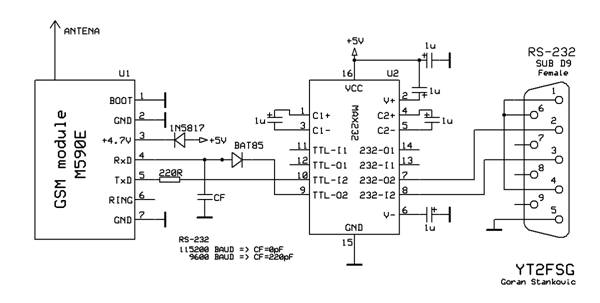

Внешний вид схемы модема GSM с M590E, версия YT2FSG:

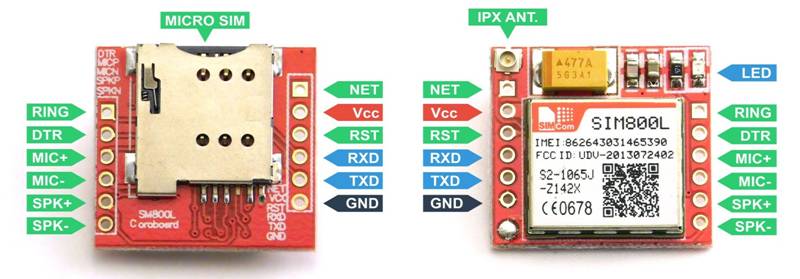

Внешний вид нижней и верхней части печатной платы GSM GSM-модуль SIM800L:

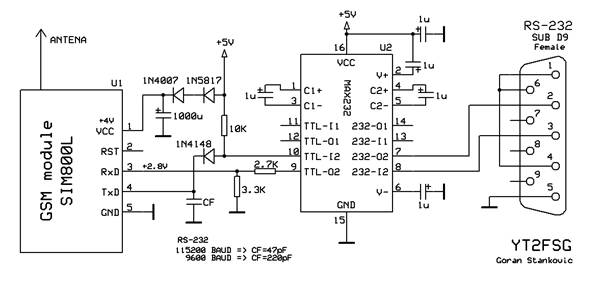

Внешний вид схемы модема GSM с SIM800L, версия YT2FSG:

Загрузить файл:

·  Обычная инструкция для Hardware Neoway M590 v1.1.pdf

·  Обычная инструкция для AT Neoway M590 v3.0.pdf

·  Обычная инструкция для аппаратного обеспечения SIM800 v1.08.pdf

·  Обычная инструкция для команд AT SIM800 v1.09.pdf



Краткий обзор AT-команд для модулей M590E и SIM800L

  ATI - информация о модуле

 AT + COPS?  - какой оператор

 AT + CSQ - уровень сигнала

 AT + IPR?  - какова скорость передачи данных RS232

 AT + IPR = 9600 - установка 9600 бит / с

 AT & W - сохранение параметров

 ATE0 - Отключение эха

 ATE1 - Эхо на

 A / - повторяет последнюю команду

 AT + COPS = 0,1, «SCGTS» - подключение к оператору SCGTS



 Скорость загрузки: 115200,57600,38400,19200,9600,4800,2400,1200



 Команды AT-вызова:

 ATD060000000;  - Вызовите номер

 ATD> 1;  - набрать номер из памяти, 1. записать в каталог

 ATD> SM1;  - набрать номер из памяти, 1. записать в каталог SIM-карты

 ARD> «YT2FSG»;  - Вызвать номер из каталога

 AT + CPBS?  - проверить тел.  каталог, если ответ «SM» = SIM-карта

 AT + CSCS = «GSM» - заданный текстовый режим

 AT + CPBR = 1,6 - читать тел.  каталог от 1 до 6 mem.

 AT + CPBW = 1, «060000000», 129, «YT2FSG» - записать в память, 1. записать в меню



 Команды AT для текстовых сообщений:

 AT + CMGF = 1 - установить текстовый текстовый режим

 AT + CSCS = «GSM» - заданный текстовый режим

 AT + CMGS = "060000000" <CR> - отправить текстовое сообщение

 > введите текст <Ctrl> <Z>

 AT + CMGL = 1 - прочитанное сообщение №.  1

 AT + CMGL = "ВСЕ" - читать все сообщения

 AT + CNMI?  - новые сообщения SMS-сообщений

 AT + CNMI = 2,2,0,0,0 - отправить полученное сообщение в TE (последовательный интерфейс RS-232)

 AT + CMGW = "060000000" <CR> - введите SMS-сообщение в память

 > usis texta <Ctrl> <Z>

 + CMGW: 3 - введено в память №.  3

 AT + CMSS = 3 - отправить SMS-сообщение из памяти.  3
