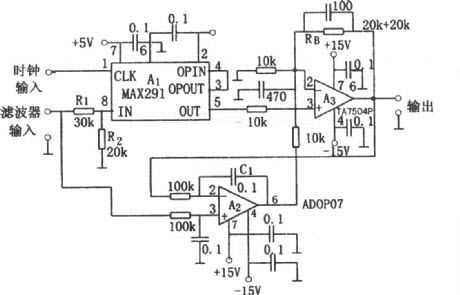

На рисунке показана схема фильтра нижних частот 8-го порядка. Схема представляет собой схему фильтра нижних частот 8-го порядка, использующую коммутируемый конденсатор. Изменение тактовой частоты может изменить частоту среза, а частота отсечки - 1/100 от тактовой частоты.
На входной клемме часов подается положительный квадратный сигнал напряжения 5 В, а затем между входным (IN) и выходным (OUT) разъемом A1 будет получать характеристики фильтра нижних частот. Из-за входного аттенюатора и выходного усилителя напряжение входного и выходного сигналов может быть ± 10В.
