Низкочастотный анализатор подвески автомобиля



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Система сбора данных акселерометра для анализа подвески автомобилей. Другими словами, это низкочастотный анализатор спектра, основанный на серии Lanchpad TIVA от Texas Semiconductors. Предназначен для низких частот (не более 50 Гц). В моем приложении я использую этот анализатор для сигналов от подвески автомобиля, которые содержат информацию об удобстве езды на транспортном средстве.



Система базируется на трех частях:



GUI (пользовательский интерфейс),

Аппаратное обеспечение (ядро - LM4F120, являющееся ARM от Texas Instruments) и

Акселерометры (в моем случае, необходимые для анализа вибрации).



Аппаратное обеспечение содержит два регулятора напряжения (3,3 В, 5 В), 8 разъемов для AD, 1 канал для последовательного протокола, 1 канал для Bluetooth и одну кнопку сброса. Состояние системы отображается с помощью трех светодиодов, а один светодиод предназначен для индикации питания 5 В. Основным компонентом является процессор ARM. Микропрограмма содержит фильтр нижних частот КИХ-диапазона с частотой среза 75 Гц, частотой дискретизации 512 Гц, БПФ с 256 точками и спектром плотности мощности на основе метода Уэлша. Используемые акселерометры - 4x ADXL 335 (+/- 3g) и 4x ADXL 325 (+/- 2g) с напряжением питания 3 В.

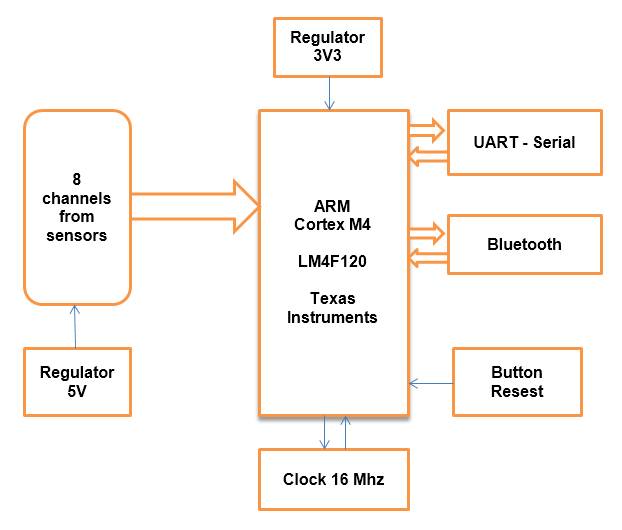

Блок-схема



Блок-схема

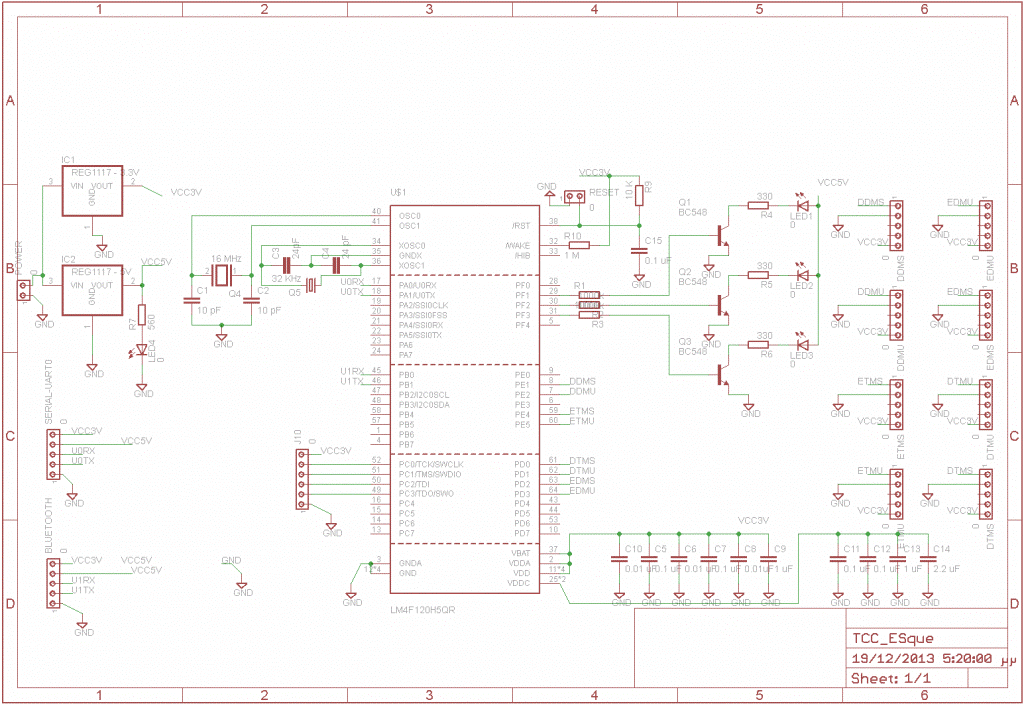

Схема



Схема

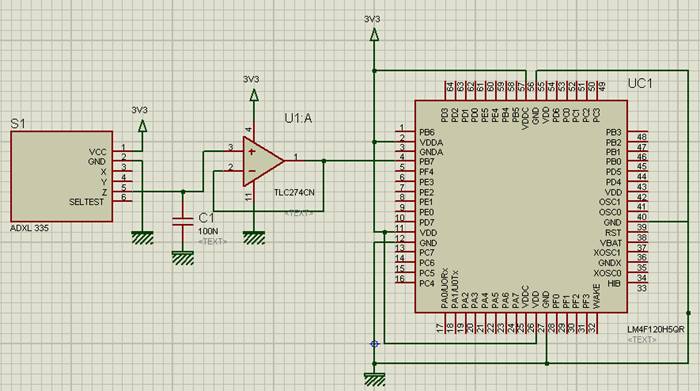

Подключение ADXL335 к MCU



ADXL335

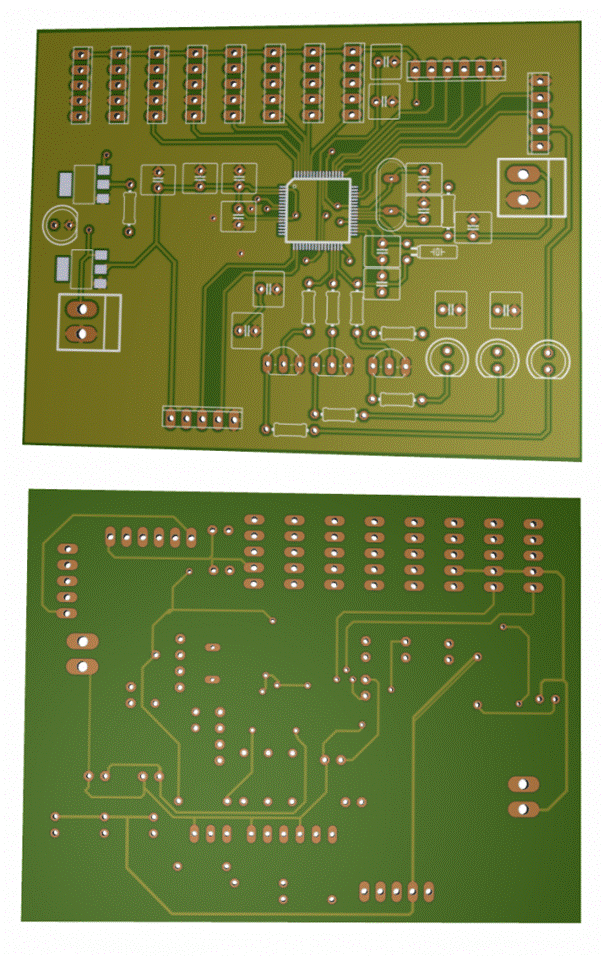

3D-рендеринг печатных плат



3D_PCB

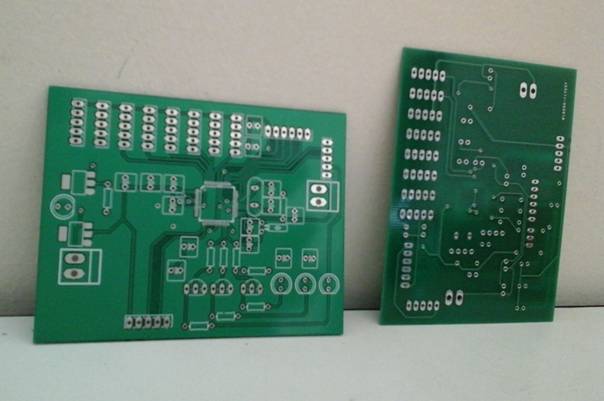

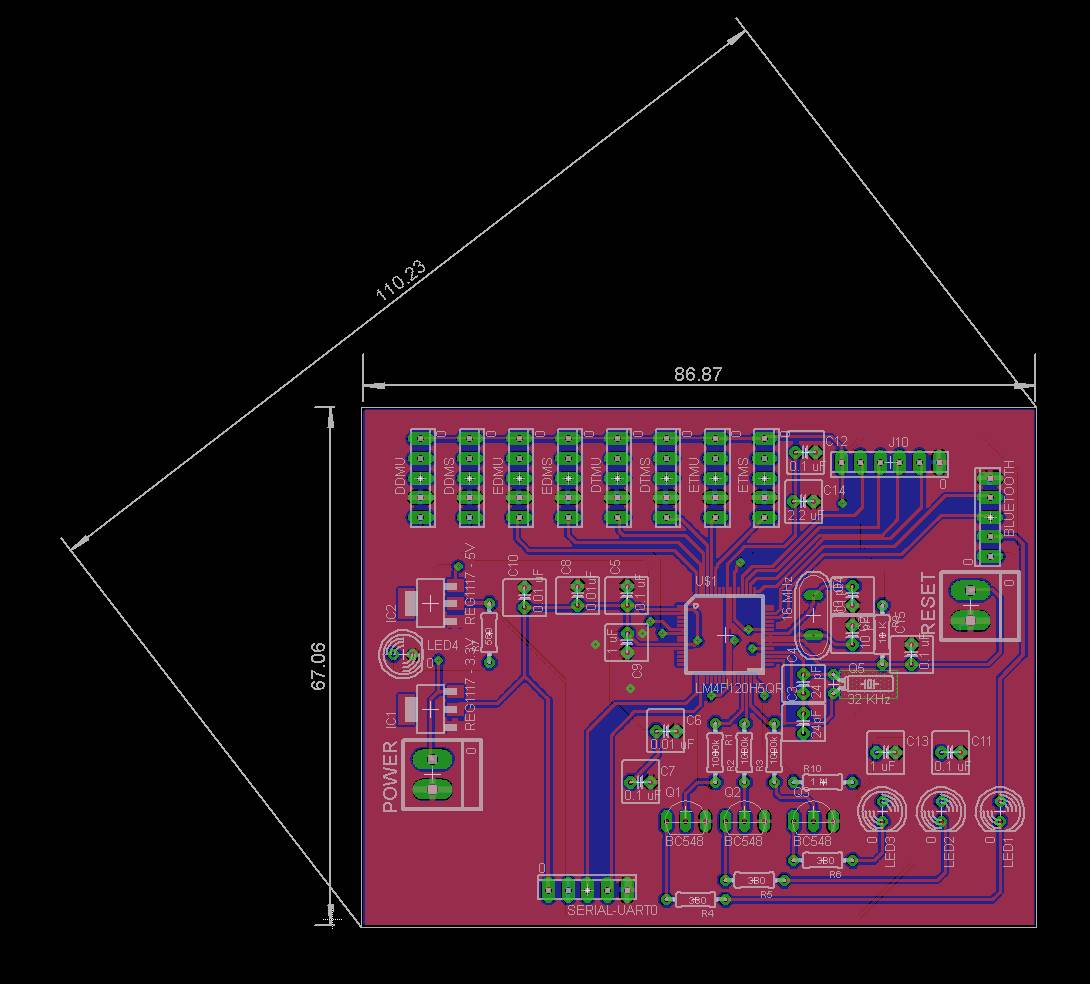

Печатная плата

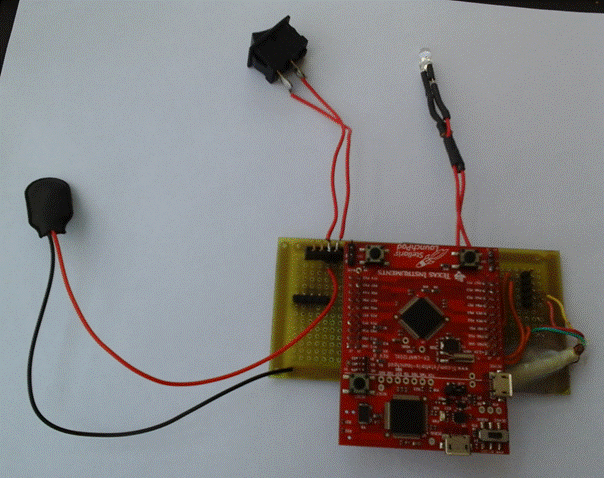

Фото_2



Фото_1

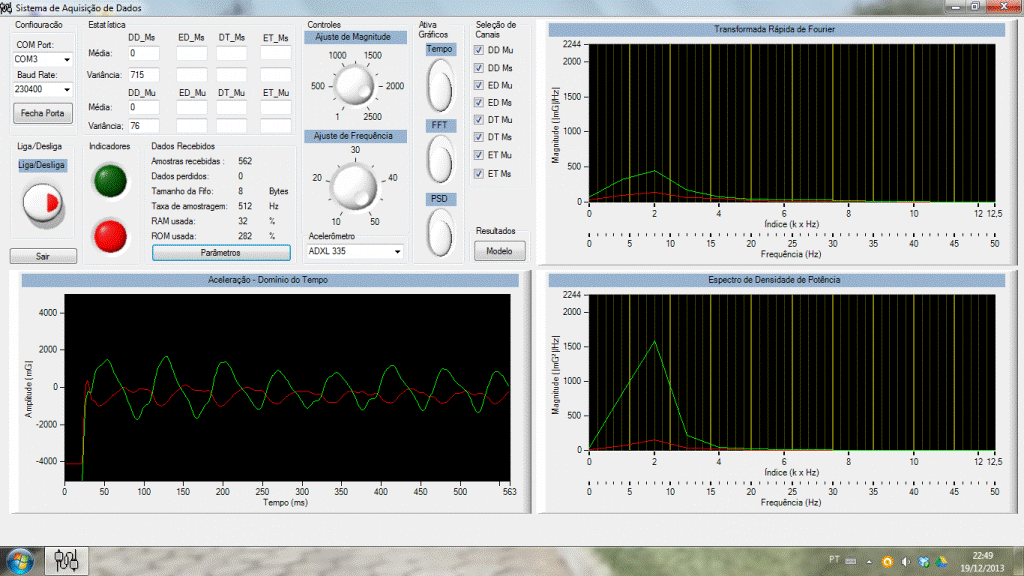

программа

Скачать файлы к статье



TCC.7z
