Некоторые доработки для ламп 1

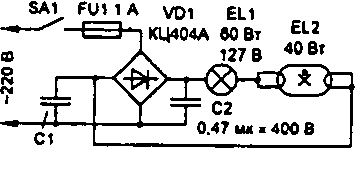

В подборке представлены доработки и решения для различных видов ламп. Начинаем с ламп дневного света. Используемые способы питания ламп дневного света постоянным током имеют некоторые недостатки. Так, для бесстартерного холодного зажигания требуется высокое напряжение порядка 700 В, а последовательное включение лампы накаливания, рассчитанной на 220 В, приводит к снижению экономичности. Предлагается схема  с использованием мостового выпрямителя VD1 и лампы накаливания EL1, рассчитанной на номинальное напряжение 127 В, которая включена последовательно с лампой дневного света.

Питание лампы дневного света постоянным током




В этой схеме диодный мост с конденсаторами С1 и С2 образуют схему удвоения напряжения. При включении выключателя SA1 первыми двумя полупериодами сетевого напряжения заряжаются конденсаторы, и к лампе EL2 прикладывается полное удвоенное напряжение, так как сопротивление холодной лампы накаливания достаточно мало. В результате лампа дневного света зажигается, а схема удвоения напряжения начинает работать как двухполупериодный выпрямитель с активной нагрузкой. Лампа накаливания гасит избыток напряжения и горит вполнакала.



ЛДС питается от батареи

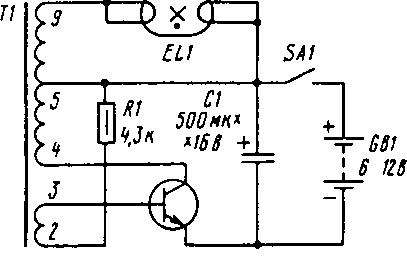

Наличие унифицированного выходного строчного трансформатора ТВС — ПОЛА от телевизионного приемника черно-белого изображения позволяет собрать несложный преобразователь напряжения для питания лампы дневного света от батареи, состоящей из 4-6 элементов GB1.



Схема однотактного преобразователя содержит автогенератор с индуктивной связью. Напряжение положительной обратной связи поступает на базу транзистора с обмотки 2-3 трансформатора. В устройстве используется всего один транзистор, один резистор, один электролитический конденсатор и строчный трансформатор, который подвергается несложной переделке. Она состоит в удалении высоковольтной обмотки и панельки высоковольтного кенотрона.

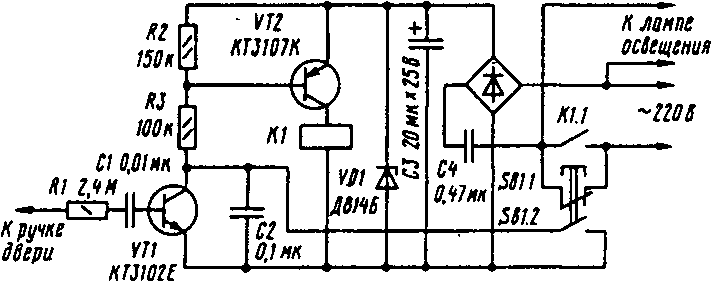

Автоматический выключатель освещения в подсобных помещениях


Принцип работы этого автоматического выключателя отличается от аналогичных тем, что при закрытой двери подсобного помещения и выключенном в нем освещении он не потребляет энергии, так как обесточен. Органами коммутации освещения в помещении являются кнопочный переключатель SB1, установленный на дверной коробке, и контакты электромагнитного реле К1. Органом управления служит сенсор - металлическая ручка двери с ее внутренней стороны, соединенная проводником с левым по схеме выводом резистора R1. Положение контактов SB1, показанное на схеме, соответствует открытому состоянию двери. При этом на лампу освещения поступает питание через нормально замкнутую верхнюю пару контактов SB 1.1.



Если закрывать дверь с наружной стороны подсобного помещения, контактами SB 1.1 цепь питания лампы обрывается раньше, чем замкнутся контакты. Поэтому осветительная лампа будет погашена, а вся цепь обесточена. Если же закрывать дверь с внутренней стороны, прикосновение к ручке двери приведет к отпиранию транзистора, его коллекторный ток создаст падение напряжения на резисторе, которым откроется транзистор VT2. В результате сработает реле и контактами К1.1 заблокирует контакты дверного переключателя SB 1.1. Осветительная лампа будет продолжать гореть. Когда дверь закроется, контакты SB 1.1 разомкнутся, a SB1.2 замкнутся, благодаря чему окажется накоротко замкнут транзистор VT1. Через резистор R2 все еще будет протекать ток, отпирающий транзистор VT2, и реле останется сработавшим.


Сверхяркие светодиоды.

В продаже широко представлены так называемые сверхяркие светодиоды. Их яркость и экономичность на порядок выше, чем у обычных лампочек, и позволяют весьма успешно заменять их в фонариках с генератором типа «Жучок». Усилие на рычаг генератора в этом случае сведется к минимуму, а свет фонаря станет ослепительно ярким.

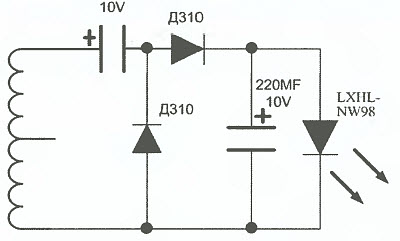

Используя несложную электронную схему умножителя напряжения на диодах с малым падением напряжения, подключить такой модуль к генератору фонарика не составит труда. Кроме светодиода LXHL-NW98, в схеме использованы диоды Д310 и конденсаторы 220 мкФ на 10 В.



Самодельная светодиодная лампа

Возникла идея сделать светодиодную лампу - заменитель 100-ваттной лампы накаливания, которая в плафоне на потолке комнаты. Расположив для прикидки, «Светодиодную лампу монтажника" (Карвекин В. Светодиодная лампа монтажника. Радиоконструктор 12-2009) на потолке стало ясно, что яркости света от 15-ти сверхярких белых светодиодов мало. Поэтому была собрана аналогичная схема, в которой уже 32 точно таких же сверхярких светодиода. Все 32 сверхярких светодиода включены последовательно образуя цепь с падением напряжения 32x3.6V=115.2V. Сетевое напряжение поступает на «конденсаторный» источник питания, в котором функции гасящего сопротивления исполняет реактивное сопротивление конденсатора. Это лучше чем актив     сопротивление, так как на реактиве не выделяется теплота. В результате экспериментов выяснилось что для получения хорошей яркости (достаточно большого тока через светодиоды) нужна емкость около 10 мкФ. Так как конденсаторе такой емкости в наличии не было, вместо него установлено три параллельно включенных конденсатора по 3.3 мкФ 250V. Резистор R1 служит для разрядки конденсаторов после выключения схемы. Далее, выпрямитель. Здесь мостовой выпрямитель на четырех диодах 1N4O07. Так как выпрямитель мостовой, то пульсации меньше чем в схеме, поэтому емкость конденсатора С4 стало возможным снизить до 22 мкФ. Этот конденсатор должен допускать работу на напряжении не ниже суммарного напряжения падения на светодиодах (115,2V). В данном случае конденсатор на 160V, что более чем достаточно. Резистор R2 служит для разрядки конденсатора С4 после выключения питания. Он нужен больше на случай ремонта, чтобы после отключения блока светодиоде емкость разряжалась. Хотя, от этого резистора можно и отказаться. Конструктивно «лампа» выполнена в виде двух блоков, - блока светодиодов и блока литания, на разных печатных платах. Блок светодиодов выполнен нв печатной плате сделанное в виде восьмиугольника. Конечно, здесь лучше бы сделать в виде круга, но круг из стеклотекстолита вырезать слишком трудоемко, а так, сделать квадрат и обрезать уголки.



Светодиоды на этой плате расположены кругами. Паять светодиоды нужно не обрезая выводы, то есть на полную длину. Дело в том, что светодиоды по сравнению с лампой накаливания обладают несколько узким углом зрения, поэтому, чтобы получить равномерное распределение светового потока нужно после монтажа согнуть их в разные стороны по радиусу окружности, так чтобы получилось что то похожее на «букет», в общем, создать поверхность что-то по виду около полусферы. Так свет будет распространяться равномерно. На плате светодиодов есть две точки для подключения к источнику питания «+» и Сюда  припаиваются толстые проволочки которыми механически крепится блок светодиов к блоку питания. Блок питания собран на квадратной плате. Резисторы R1 и R2 распаяны со стороны печатных дорожек. Детали Светодиоды приобретались на рынке, самые дешевые, сверхяркие «теплого белого света». К сожалению, марку выяснить никак не удалось, только проверить на месте приобретения визуально что они действительно сверхяркие и белые. По размеру они почти как АЛ307, но прозрачные. Напряжение падения оказалось 3.6V. Конденсаторы С1-СЗ - импортные аналоги отечественных К73-17. Можно использовать другие, например один конденсатор на 10 мкФ или два на 4,7 мкф. Важно чтобы это были неполярные конденсаторы на напряжение не ниже 250V. предназначенные для работы на переменном токе. Если позволяют размеры устройства можно использовать "древние" БМТ или MEM, расположив его за пределами платы. Вообще, конденсатор нужно выбирать уже при налаживании, так как его емкость нужно подбирать из соображения получения наибольшей яркости света при допустимом нагреве светодиодов (в общем, так чтобы не превысить максимально допустимый ток для конкретных светодиодов). Поэтому, в другом случае, с другими светодиодами оптимальная емкость может получиться другой. Диоды 1N4007 можно заменить на КД209 или другие аналогичные выпрямительные средней мощности. Конденсатор С4 -импортный аналог К50-35. Он обязательно должен быть на рабочее напряжение не ниже суммарного падения напряжения на всех светодиодах. Налаживание следует начинать с выяснения напряжения падения на светодиоде. Это можно узнать по справочнику (если известна марка светодиода) или измерить, подав на светодиод напряжение 5-12V через резистор сопротивлением 300-600 Ом. Затем, мультиметром измерить напряжение на светодиоде. После, умножить его на число светодиодов. Конденсатор С4 должен быть на напряжение не ниже полученного расчетами. Конденсаторы С1-СЗ не устанавливайте на плату. Запаситесь набором конденсаторов разной емкости (3,3 -10 мкФ) на напряжение не ниже 250V и начните с емкости 3.3 мкФ. Затем, периодически отключая схему от сети, подбирайте емкость в направлении увеличения, постоянно контролируя температуру нагрева светодиодов. Нужно выбрать максимальную емкость, при которой яркость свечения светодиодов наибольшая, но их нагрев при продолжительной работе не превышает 50-60 С. Вот на такой емкости и остановиться. Затем, конденсатор (или батарею параллельно включенных конденсаторов) впаять в плату. Затем, эту конструкцию я установил в потолочный плафон из матового стекла.
Яркость света реально немного выше яркости 100-ваттной лампы накаливания нв напряжение 220V. Потребляемая мощность не более 15 Вт.
