Если ваш почтовый ящик находится на некотором расстоянии от вашего дома, полезно иметь такое устройство мониторинга. Большое преимущество решения представленного здесь является то, что можно использовать существующий двужильный кабель дверного звонка, не используя дополнительный источник питания. О прибытии почты сигнализирует мигающий светодиод; для усиления эффекта, можно подключить цифровой диктофон, который через промежутки времени объявляет о том, что почтовый ящик полон. В дежурный режим устройство приводится с помощью кнопки сброса.  Схема использует один полупериод источника переменного тока для питания звонка или зуммера, а другая половина цикла для индикатора сообщений. Ток звонка течет от K1.A через D3, запуск звонка S2, D1 и реле обратно в K1.B. С1 обеспечивает сглаживание импульсов тока, чтобы не было ложных срабатываний реле. Звонок управляется от нормально разомкнутого контакта реле.

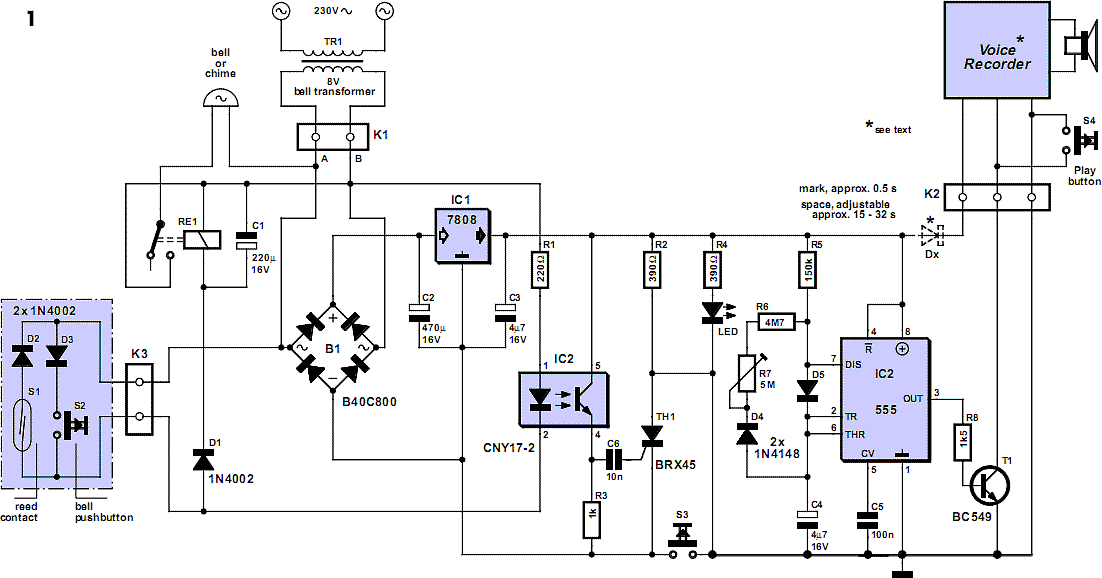

Мониторинг почтового ящика. схема

Мониторинг почтового ящика. Схема



Кнопка "Play" управляет транзистором Т1. Т1, в свою очередь приводит в действие таймер 555. Таймер работает в качестве нестабильного мультивибратора. Два диода обеспечивают отдельный заряд и разряд конденсатора С4. Когда конденсатор С4 заряжается, D5 и D4 проводят ток: скорость зарядки определяется R5. Приведенные значения дают длительность импульса примерно 0,5 сек с задержкой от 15 секунд до 32 секунд. Короткого импульса достаточно, чтобы запустить диктофон через транзистор Т1, с подключенной кнопкой 'Play'. Модуль диктофона предназначен для работы от источника 6 В. Максимальное время записи составляет 20 лет и потребление тока 20 мА при записи, а также между 40 мА и 60 мА при воспроизведении. Так как наша питание на 8 V, избыточное напряжение надо убрать с помощью от 1 до 3 последовательно соединенных 1N4148 диодов (показаны как Dx). Окончательный напряжение должно быть проверено с помощью мультиметра. В качестве альтернативы, можно использовать 7806, не испытывая значительные потери в питании. Если желательно использовать пьезозуммер, длительность импульса должна быть увеличена по крайней мере до 2s. В этом случае, R5 увеличиваем до 560 кОм или 680 кОм: длина импульса = 0.7.R5.C4 и интервал между импульсами = 0,7. (R6 + R7) .C4.



Автор: Robert Edlinger
