Мониторинг атмосферных разрядов



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Эта схема предназначена для мониторинга атмосферных зарядов. Наблюдая увеличение атмосферного заряда,  можно предсказать появление молнии. Появление молнии может вызвать поток избыточного тока на землю, которые могут быть вредны для приборов, подключенных к электросетям. Нормальный атмосферный заряд в солнечный день будет около 100 милливольт с незначительным током и может увеличиться до многих вольт, так как облака накапливают его в небе. Если в них есть заряд, тогда значение возрастет до нескольких тысяч вольт (до удара молнии). Схема контролирует атмосферные условия и отображает сказанное выше через светодиодные индикаторы.  Входной блок выполнен на компараторе IC1 TL071. Инвертирующий вход подключен к положительному выводу через VR1 и VR2, а не инвертирующий вход подключен к антенне. Резистор R2 защищает вход микросхемы от чрезмерного заряда, а R1 стабилизирует инвертирующий. TL071 имеет очень высокий коэффициент усиления. Он устанавливается R3, который осуществляет некоторую отрицательную обратную связь. Выход из IC1 составляет около 2,5 до 5 вольт, который проходит на вход PIN5 микросхемы IC2 через VR3. Резистор R4 защищает VR3, если он будет повернут до упора. IC2 LM3914 является монолитной интегральной схемой. Способна фиксировать уровни аналогового напряжения, для приведения в действие светодиодов, которые представляют собой линейный аналоговый дисплей. Ток через светодиоды регулирует IC , поэтому  токоограничивающие резисторы для светодиодов не используются. Вывод 5 принимает сигналы до 0,5 вольт которые отображается выходами 18 – 14. Светодиоды загорятся, если контакт 9 не подключен. D1 загорается, когда входной контакт 5 получает 1,7 вольт и D5 загорается, когда вход получает 4,2 вольт.

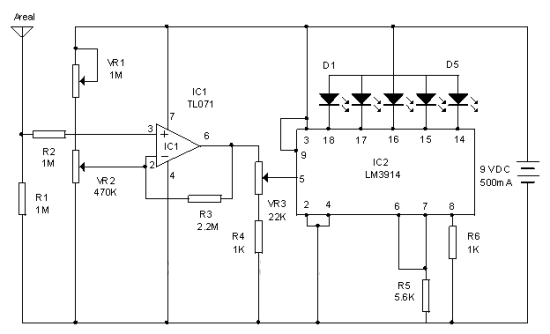

Схема устройства мониторинга атмосферных разрядов



Перед подачей питания на схему, поверните VR1 до крайнего положения против часовой стрелки, а VR3 в среднем положении. Когда VR2 перемещается по часовой стрелке, D2-D5 загораются один за другим. Отрегулируйте VR3 до включения D4. Подождите некоторое время, D5 должен загореться. Это показывает, что схема реагирует на изменения атмосферного заряда. Отрегулируйте VR2, чтобы засветился D1. Это указывает на нормальный атмосферный разряд. Как только заряд в атмосфере увеличится за счет накопления облаков, поочередно зажигаются D2-D5. Антенна может быть 3 метра пластмассовой проволоки. Отрицательная шина заземлена. Для заземления можно воткнуть железный прут в землю. Располагать готовое устройство лучше всего возле окна.
