Монитор сбоев пламени



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Минимальный объем аппаратного обеспечения необходим для создания простого монитора пламени или пожара, который позволяет контролировать состояние пламени в камере / печи. Благодаря встроенному генератору аварийных сигналов интерфейс может быть легко адаптирован для использования с широким спектром датчиков света / тепла. Здесь легкодоступный фототранзистор 2N5777 (T1) работает как датчик пламени. Регулируемый постоянный ток 5 В для этой схемы может быть получен из сетевого адаптера 12 В или перезаряжаемой батареи 9 В. При наличии пламени T1 проводит (сопротивление низкое), а большая часть базового тока транзистора T2 релейного привода находит альтернативный простой путь через T1. В результате T2 остается срезом.







Схема монитора (пламя)

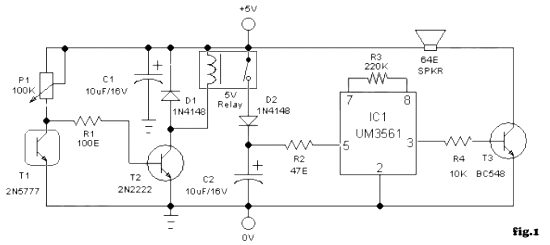

диаграмма монитора пламени Рисунок 1

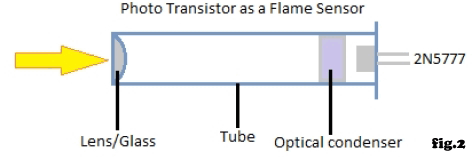

 2N5777, рисунок 2




Если пламя отсутствует, T1 ведет себя почти разомкнутой цепью, а ток через P1 и R1 втекает в базу транзистора (T2). Затем реле 5-контактного геркона включается, а положительное напряжение 5 В распространяется на генератор аварийной сигнализации, построенный вокруг генератора сирены UM3561 (IC1). Выходные сигналы от IC1 усиливаются транзистором T2 для управления стандартным громкоговорителем mylar мощностью 64 Ом. Для оптимальной работы приложите фототранзистор (Т1) в подходящую длинную трубку и добавьте оптический узел (см. Рис. 2). Также очень важна настройка предустановленной настройки P1 для набора чувствительности.
