Монитор напряжения свинцово-кислотных аккумуляторов 12В



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Простой проект, который визуально показывает напряжение вашей свинцово-кислотной батареи с помощью 10 светодиодов. Основан на популярной ИС LM3914 от Texas Instruments.  LM3914 измеряет уровень напряжения на входном выводе и управляет 10 светодиодами, исходя из напряжения, обнаруженного на входном разъеме.  Цепь работает на одной батарее, не требует отдельного входа питания. Перемычка используется для выбора режима DOT или гистограммы.



Характеристики



Вход питания 15 VDC Макс.

Выход 10 светодиодов

2 типа отображения: Бар и точка выбираются с помощью перемычки

Очень низкий потребляемый ток, 100 мА

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 37 мм x 75 мм

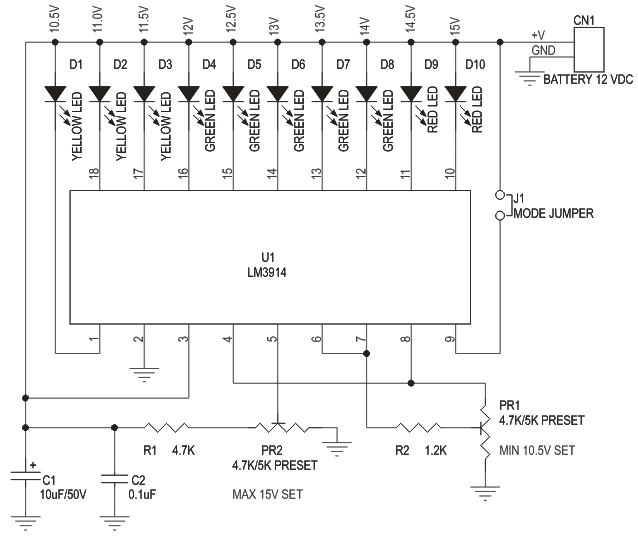

Схема

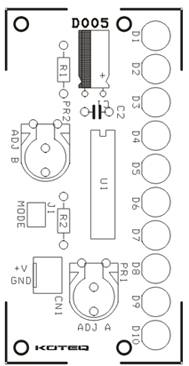

Части

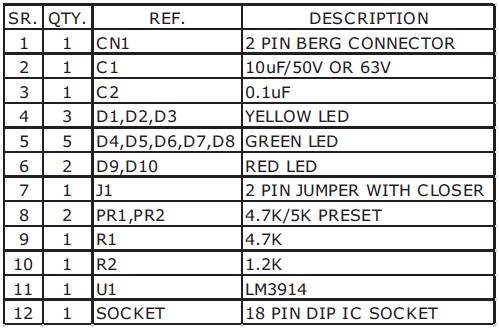

Спецификация



Конфигурация

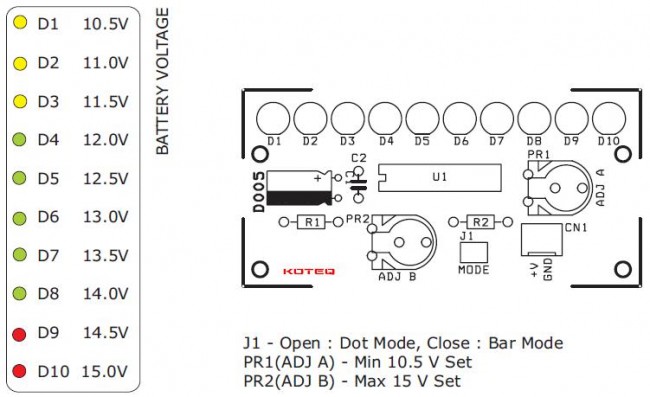

напряжение

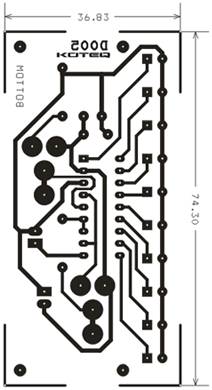

Печатная плата



http://www.electronics-lab.com/wp-content/uploads/2015/06/BOTTOM1.png

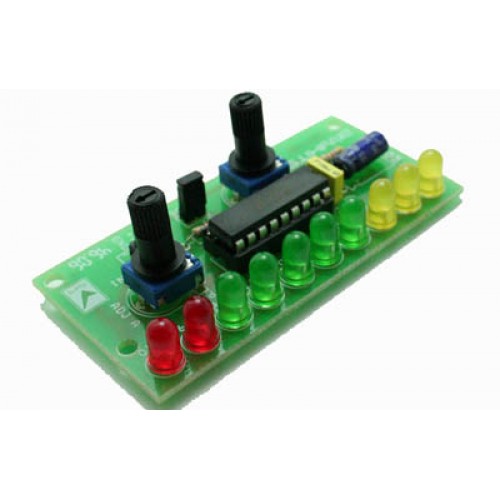

Готовый монитор
