Монитор напряжения 0-10 В



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Мониторинг напряжения 0-10 В спроектирован на ИС LM3914. Простой и дешевый прибор, который мгновенно визуализирует уровень напряжения. Основан на популярной ИС LM3194 от Texas Instruments. Handy 0-10V DC Voltmeter может использоваться в качестве тестера напряжения.  LM3914 измеряет уровень напряжения на входном выводе и управляет 10 светодиодами, исходя из напряжения, обнаруженного на входном разъеме.  Цепь работает от 12В  постоянного тока. J1 Jumper используется для выбора режима DOT или гистограммы.



Характеристики



Вход: 12 В постоянного тока при 100 мА

Выход: 10 светодиодов

2 Типа отображения - Бар и точка выбираются с помощью перемычки

Очень низкое потребление тока, типичное 100 мА

Штыревые контакты для подключения питания и напряжения

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 31 мм x 74 мм



Соединения



Соединения CN1: VCC и GND: переменное входное напряжение 0-10 В

Соединения CN2: VCC и GND - источник питания 12 В постоянного тока

J1 (Перемычка): Открыть: Режим «Точка» и «Закрыть»: режим «Штрих-код»

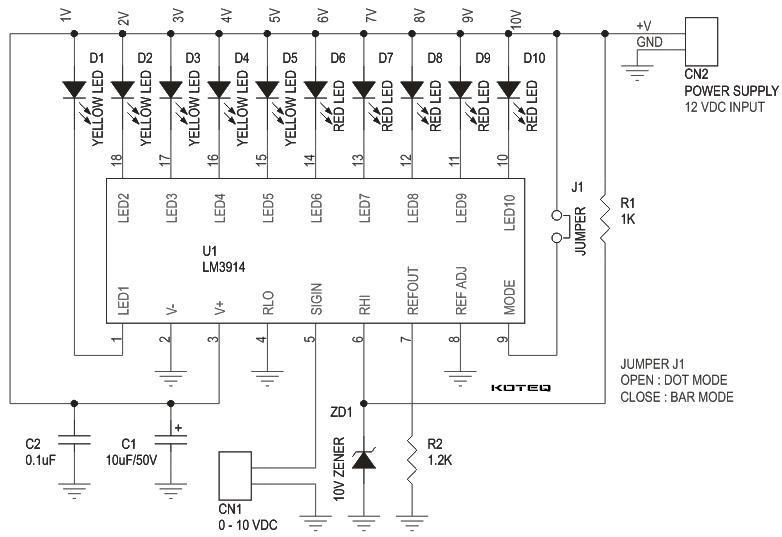

Схема

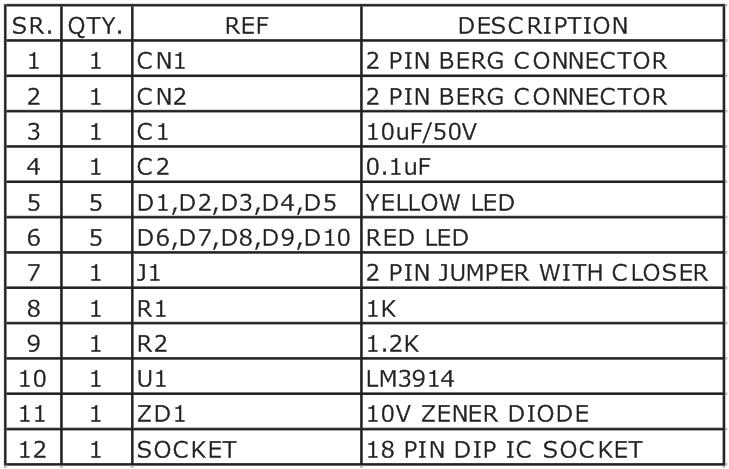

Части



0-10V_Monitor_BOM

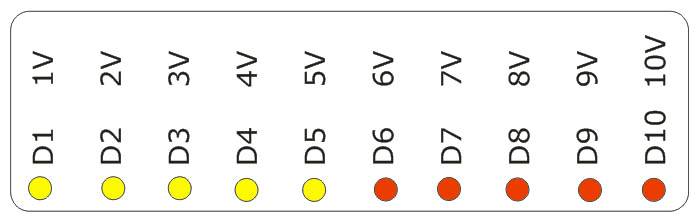

Передняя панель



0-10V_Monitor_face

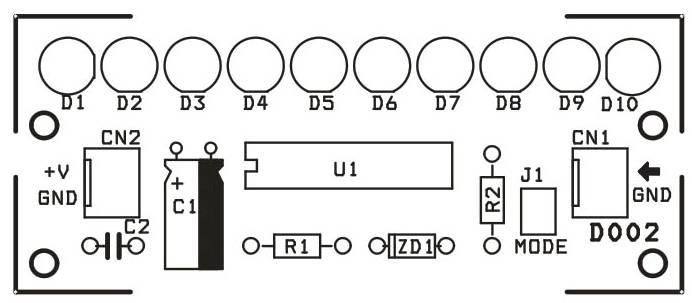

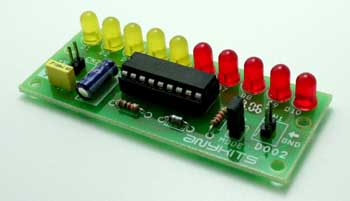

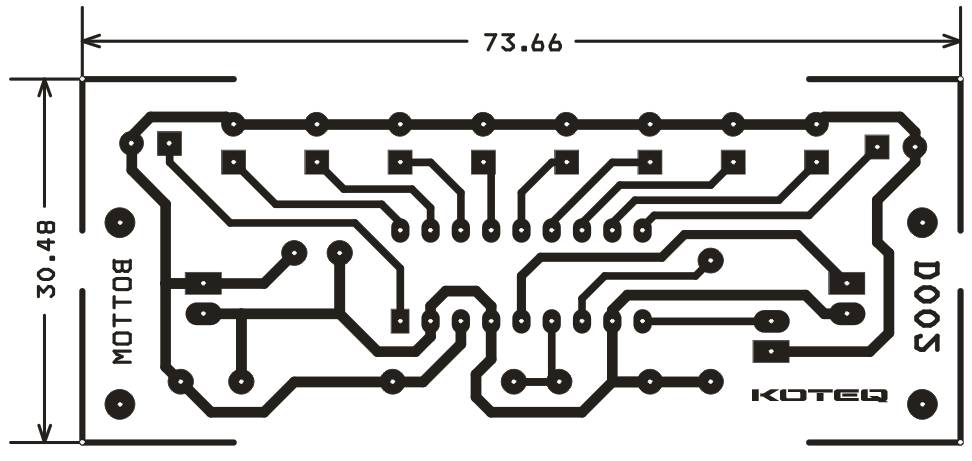

Печатная плата





0-10V_Monitor_PIC
