Монитор батареи NiCad-NiMh



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Простой способ контролировать напряжение батареи.  Диапазон контроля батареи от 0,15 до 1,5 В.  Построен на базе приборов Texas LM3914, который измеряет уровни напряжения батареи и управляет 10 светодиодами, исходя из напряжения, обнаруженного на входном разъеме. Цепь работает от 5 В постоянного тока. J1 Jumper используется для выбора режима DOT или гистограммы.

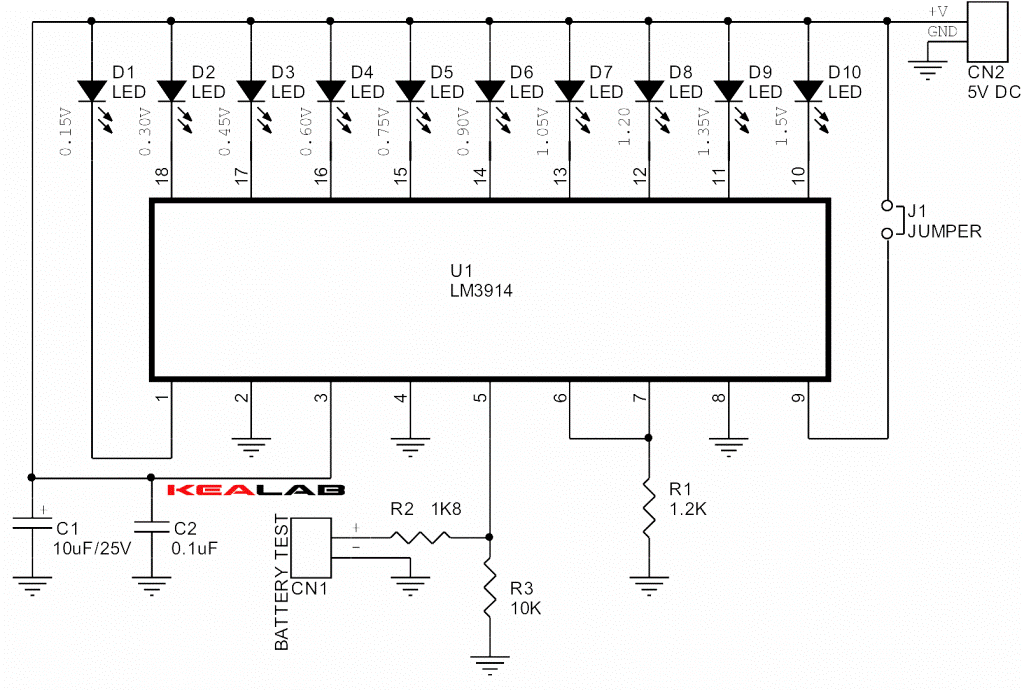

Схема

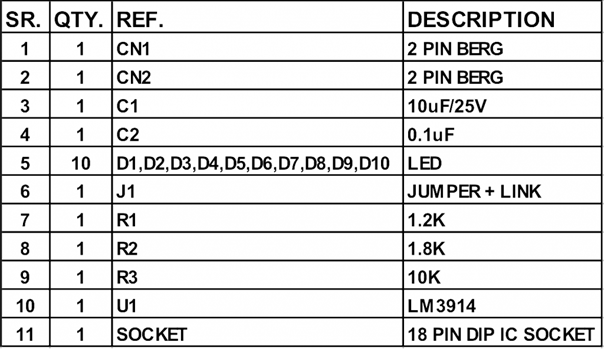

Части

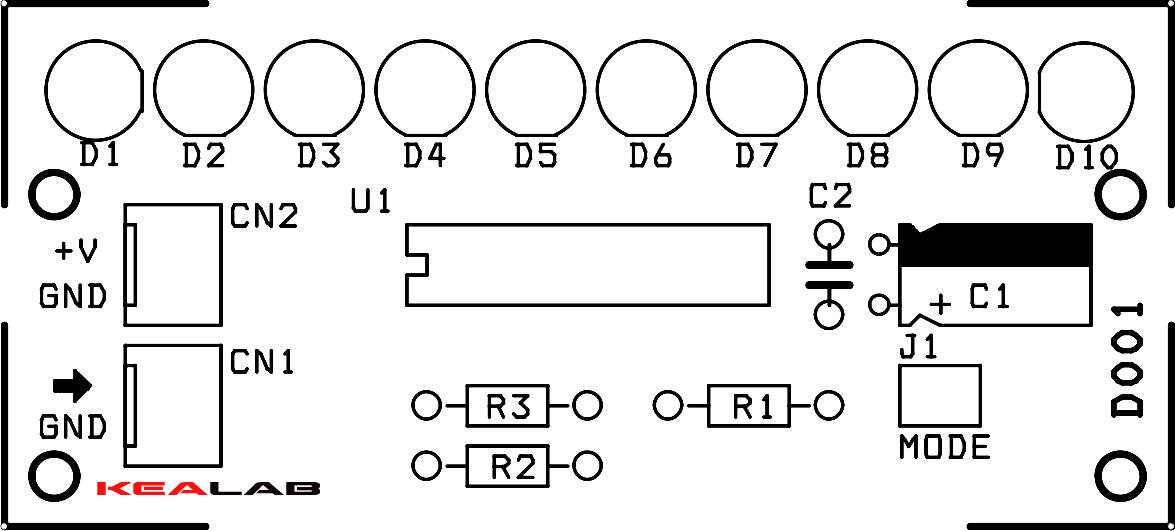

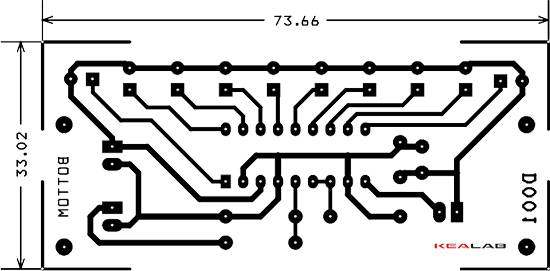

Печатная плата





NICAD_NIMH_BATTERY_MONITOR

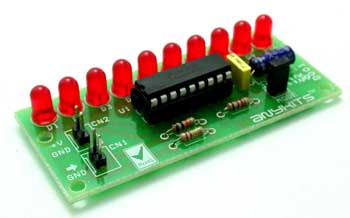

Монитор NiCd-NiMh на базе микросхемы LM3914
