Модуль записи и воспроизведения звука на APR9600





Отличный выбор для добавления голоса к различным игрушкам. Основу устройства составляет микросхема APR9600 от Aplus.

Предусматривает четыре различных режима голосового сообщения для записи и проигрывания, а именно я) MODE 8: фрагмент состоит из 8 равных частей, II) MODE 4: фрагмент содержит четыре одинаковых сегмента, III) MODE 2: фрагмент содержит две равные части и IV) TAPE MODE: Полный фрагмент на  60 сек. Для выбора режимов см таблицу.



CN1 Разъем на печатной плате для подключения дополнительного аудио входа.Бортовой микрофон. Перемычка J3 на плате, служит чтобы выбрать источник звука. Предварительно нужно отрегулировать PR1 частоту дискретизации. Важно помнить, что, если увеличить частоту дискретизации, продолжительность сообщения будет сокращаться или наоборот. Для получения подробной информации см значения сопротивления и частоты дискретизации в таблице ниже.



Запись сообщения:

Чтобы записать сообщение, выбираем нужный режим перемычками J1 и J2. Режимы четко обозначены на печатной плате и прыгать или нет прыжка позиции также обозначены. Кроме выбора источника для записи через разъем CN1. Хранить частоту дискретизации предустановки PR1 в среднем положении, чтобы проверить образец записанное сообщение. Увеличение частоты дискретизации будет уменьшить общее количество времени записи, и наоборот. Нажимаем  переключатель записи SW10 и одну из MODE. Раздастся звуковой сигнал в динамике, инициируя начало записи. Запись заканчивается, когда вы отпустите клавиши, и когда она достигает конца отрезка. Затем прозвучит звуковой сигнал, обозначая конец записи.

Воспроизведение сообщения:

Подключите соответствующий динамик LS1 (не ниже 8 Ом), для воспроизведения записанного сообщения нужно просто нажать и отпустить переключатель, в который записан фрагмент один раз. Проигрывание сообщения указывается миганием светодиода D2.

Кнопка перезагрузки: Переключить SW9 используется для сброса.

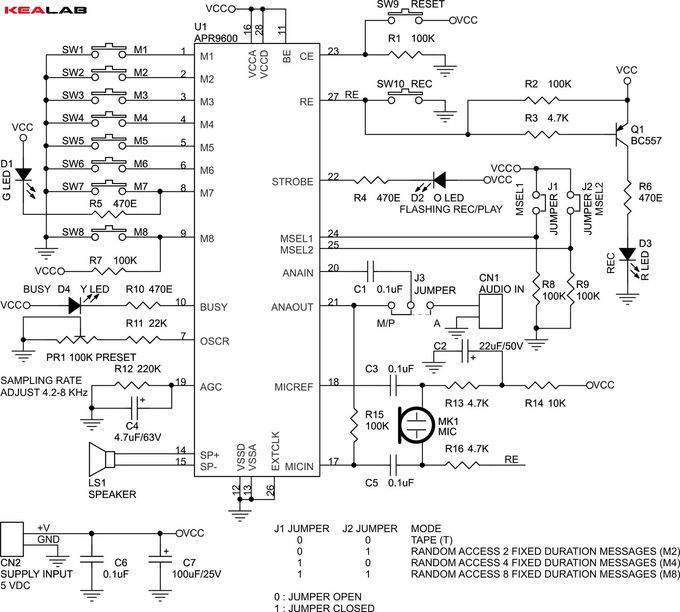

Схема

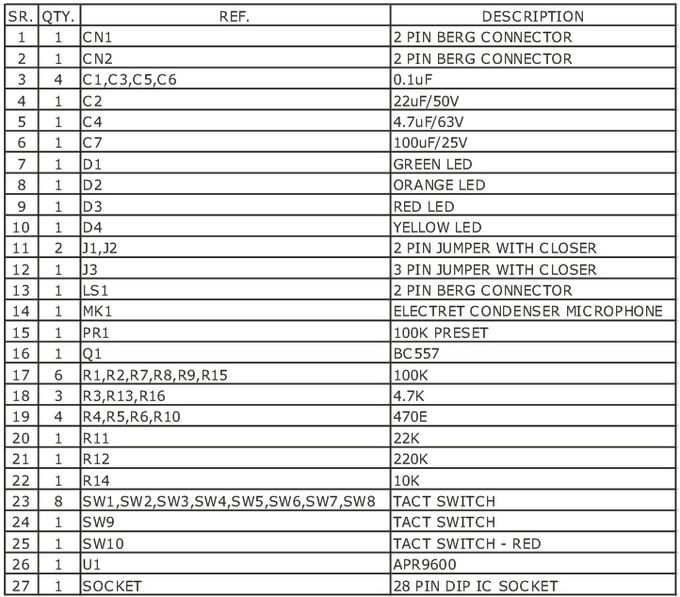

Детали

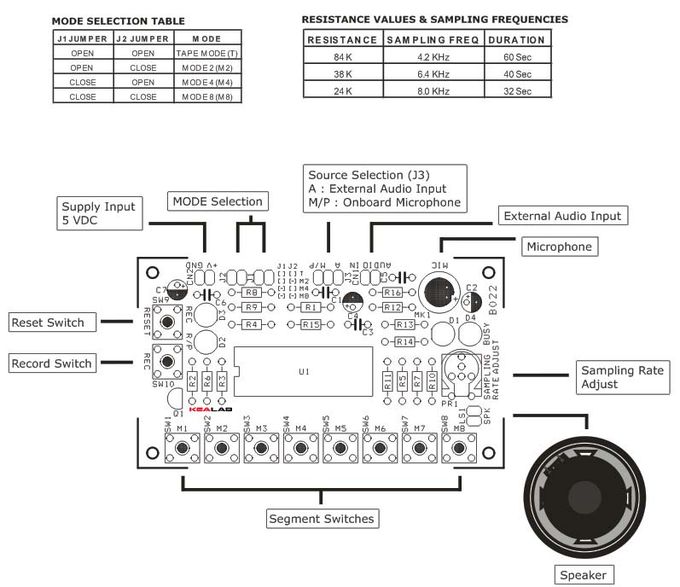

Компоновка элементов и подключение

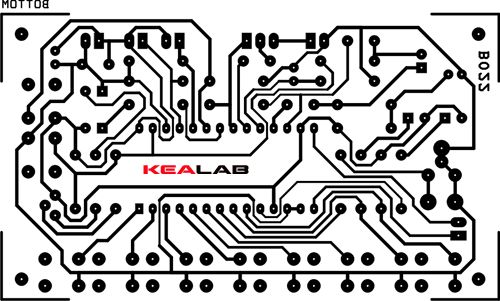

PCB вид со стороны дорожек

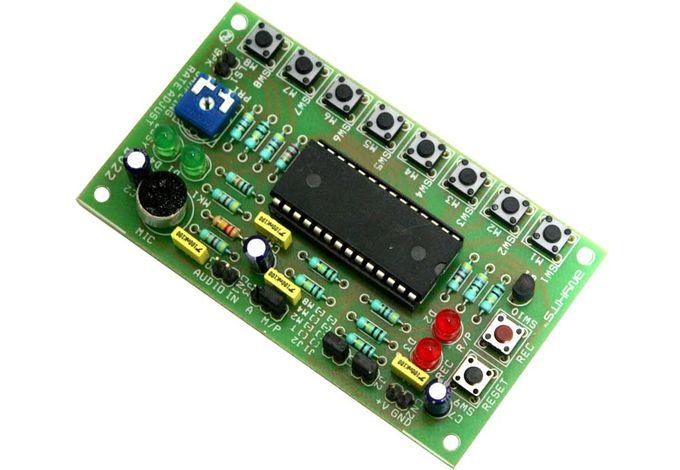

Готовый модуль записи-воспроизведения на 60 секунд
