Модуль H-Bridge LMD18200 для двигателя постоянного тока



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Модуль был разработан наг LMD18200 от Texas Instruments. LMD18200 - это 3-канальный H-мост, предназначенный для приложений управления движением. Устройство построено с использованием многотехнологичного процесса, который сочетает двухполярную схему управления и CMOS с DMOS-устройствами питания в одной монолитной структуре. Идеально подходит для управления двигателями постоянного тока и шаговыми двигателями; LMD18200 поддерживает пиковые выходные токи до 6A. Была реализована инновационная схема, которая облегчает восприятие выходного тока с низкими потерями.



Особенности



Мощный двунаправленный драйвер двигателя постоянного тока

Винтовые клеммы для подключения питания и двигателя

6-контактный разъем для подключения ШИМ, направления, тока, тормоза

Обеспечивает до 3A непрерывный выход (пик 6A)

Работает при напряжении питания до 55 В

Low RDS (ON) Обычно 0,33 Ом на коммутатор при 3 А

TTL и CMOS-совместимые входы

Нет «сквозного» тока

Выходной сигнал теплового предупреждения при 145 ° C

Термическое выключение (Выкл. Выкл.) При 170 ° C

Защита от короткого замыкания

Монтажные отверстия по 2,6 мм

Размеры печатной платы 44 мм x 25 мм

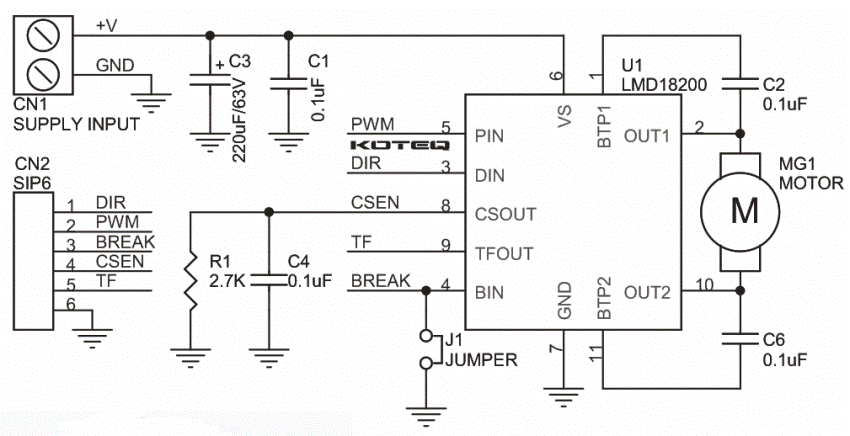

Схема



LMD18200

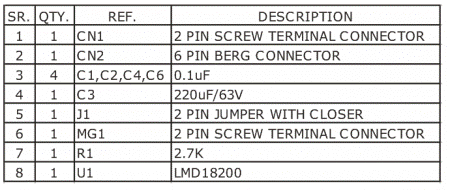

Список деталей



LMD18200

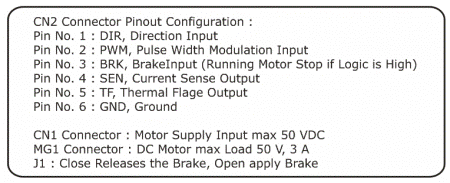

Соединения



LMD18200_Module_connections

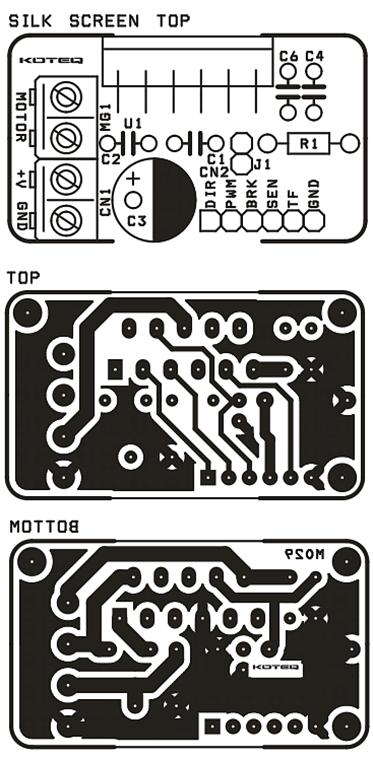

Печатная плата



Фото



LMD18200_Module_M029B

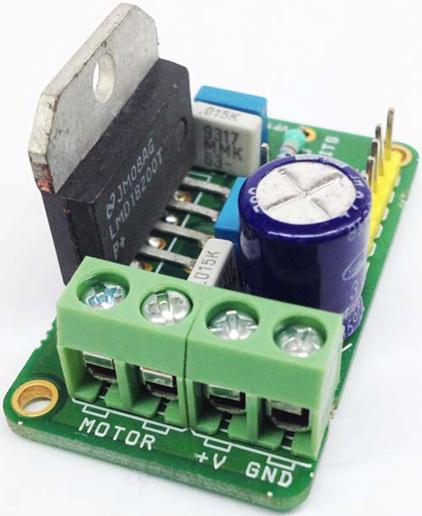

Модуль в сборе
