Модуль датчика тока ACS714-30A



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Allegro ACS714-30A обеспечивает экономичное и точное решение для измерения переменного или постоянного тока в автомобильных системах. Пакет устройств позволяет легко реализовать его заказчиком. Типичные области применения включают в себя управление двигателем, обнаружение нагрузки и управление, блоки питания с переключаемым режимом и защиту от перегрузки по току.



Особенности

  • Питание 5V DC
  • Выход 66мВ / 1Амп

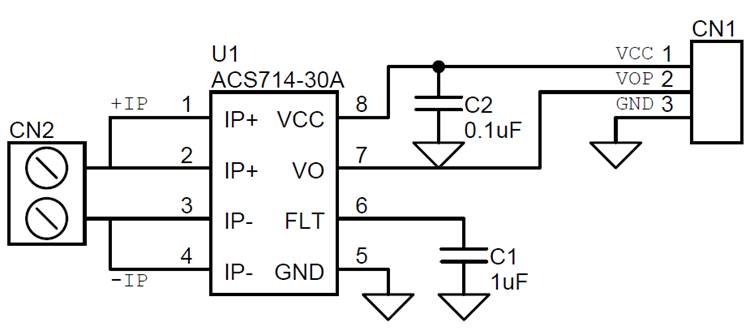

Схема

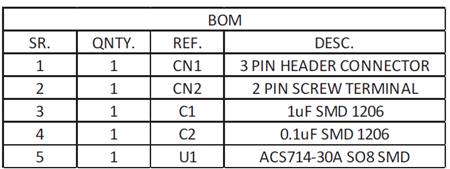

Список деталей

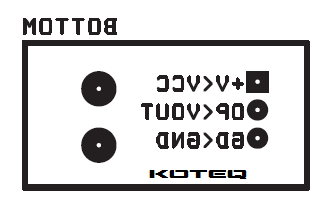

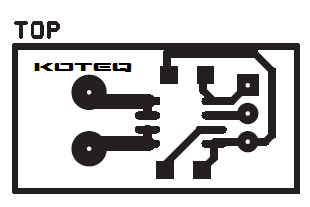

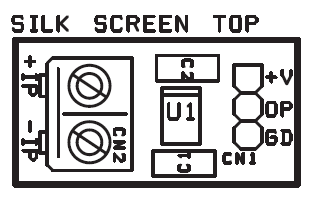

Печатная плата



http://www.electronics-lab.com/wp-content/uploads/2016/10/ACS714-30A-Current-Sensor-Module-pcb_TOP.pnghttp://www.electronics-lab.com/wp-content/uploads/2016/10/ACS714-30A-Current-Sensor-Module-pcb-BOTTOM.png

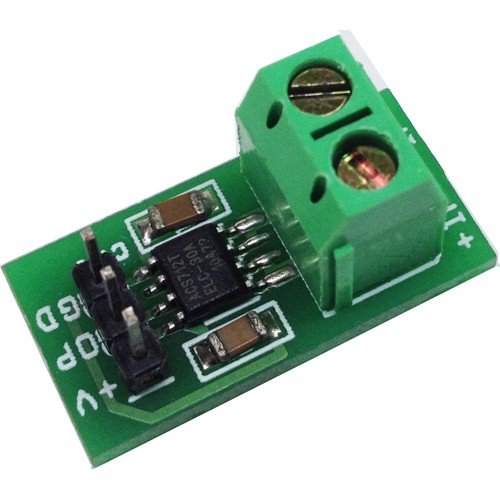

Готовое устройство
