Модем GSM Wavecom WMOi3

Модемы - это устройства, которые соединяют либо удаленные устройства с компьютером, либо два или более компьютеров друг с другом. Их соединение обычно подключается. GSM-модем, который мы представляем, Он может подключать два компьютера, компьютер с Интернетом или даже быть центральным устройством для системы сбора данных. Как правило, это GSM-телефон без клавиш и дисплея. Его работа легко достигается его серийной дверью с помощью AT-команд. Последовательный порт подключает персональный компьютер, ноутбук или микрокомпьютер. Модем и набор компьютеров создают единицу в сети. Эта система может быть портативной и в то же время иметь доступ к другим компьютерам или терминальным устройствам. Предположим, что эта система отвечает за сбор метеорологических данных, всякий раз, когда есть некоторые причины, компьютер забирает телефон с мобильного телефона и отправляет данные на любой интернет-адрес или просто на принтер в вашем офисе много километров. Современное GSM - это еще одно устройство, которое позволяет вам расширить свою сеть или запустить новое приложение, с которого вы вряд ли начнете.

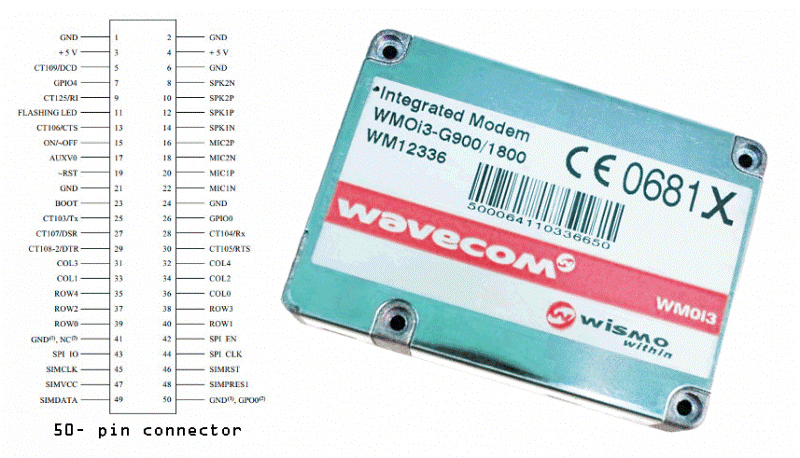

Схема построения относительно проста. Вся конструкция является закрытым модулем интегрированного модема  WAVECOM модели WMOi3  . Он работает на двух диапазонах E-GSM 900 и 1800 МГц и подчиняется классу 4 (2 Вт 900 МГц) и классу 1 (1 Вт 1800/1900 МГц). Снаружи у него есть вилка для подключения антенны и двойной бар, где все соединения будут выполнены. Строковые совпадения - это необходимые данные для подключения к компьютеру. Для работы модуля требуется источник питания 5 В и 1 А. Средний расход составляет 300 мА в GSM 900 и 2 Вт. В режиме ожидания он потребляет всего 9 мА.Выходные и входные линии RS232 имеют разумные уровни 3,3 В. Эти уровни могут получить уровни напряжения, которые R5232 хочет с интегрированным MAX3238, если мы собираемся подключить конструкцию к персональному компьютеру. Но если мы объединим модем с внешней схемой микроконтроллера, микроконтроллер должен работать на 3,3 В по соображениям совместимости.

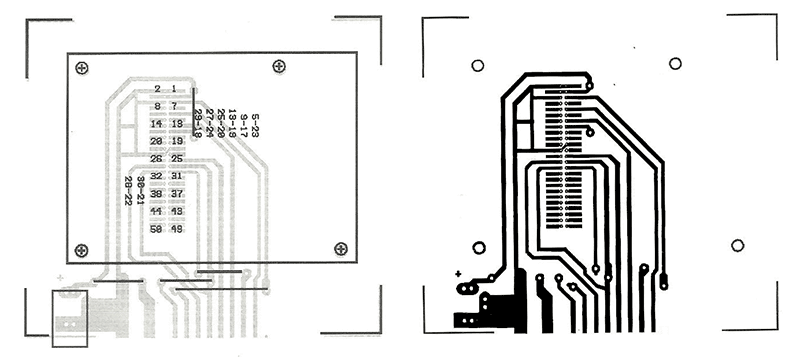

Реализация модема - относительно простой вопрос. Необходимая доска в форме. На этой доске мы сделаем мосты, показанные на следующем рисунке. Здесь мы должны быть осторожны, чтобы не переусердствовать. Сварки должны быть небольшими и не слишком высокими. В то же время не должно быть коротких замыканий из-за сварки или других причин. Трудность в построении заключается в склеивании двойной строки для поддержки модуля. Контакты строк имеют меньшее расстояние, чем клеммы встроенного, т.е. 2,54 мм. Кроме того, строки расположены на печатной стороне. Модуль, наконец, размещен на той же стороне, что и медь. Между модулем и доской должна быть вставлена ​​изолирующая поверхность из какого-либо пластика. Это место затрудняет управление схемой. Перед началом работы схемы внимательно изучите весь блок для любых коротких замыканий. Когда вы убедитесь, что это не так, проверьте снова и снова мемориальную доску снова. Плата модема подключается непосредственно к плате MAX3238. Каждая строка соединена с одной противоположной.
