Мини усилитель для бас гитары






Крошечные, портативные усилители полезны для практики, когда мало места для репетиций. Как правило, они могут быть с питанием от батарей и оснащены выходом на наушники. Схема состоит из входной FET цепи, HI / LOW переключателя чувствительности, пассивной цепи контроля тональности. Контроль громкости связан с усилителем мощности 6 Вт, с динамиком 4 Ом (10 - 13см). Питание от постоянного тока 12-14V внешнего адаптера питания или от батарей.  Можно прослушивать с помощью наушников.

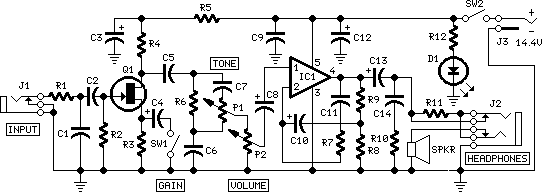

Принципиальная схема



Детали:

P1______________1M Линейный потенциометр
P2____________100K Войти потенциометра
R1_____________68K 1 / 4W резистор
R2____________470K 1 / 4W резистор
R3______________2K7 1 / 4W резистор
R4______________8K2 1 / 4W резистор
R5____________680R 1 / 4W резистор
R6____________220K 1 / 4W резистор
R7_____________39R 1 / 4W резистор
R8______________2R2 1 / 4W резистор
R9____________220R 1 / 4W резистор
R10_____________1R 1 / 4W резистор
R11___________100R 1 / 2W резистор
R12_____________1K5 1 / 4W резистор
C1____________100pF 63V Полистирол или керамический конденсатор
C2, C5, C9, C14__100nF 63V полиэстер Конденсаторы
С3 ____________ 100μF 25V электролитический конденсатор
С4 _____________ 47μF 25V электролитический конденсатор
C6______________4n7 63V полиэстер конденсатор
C7____________470pF 63V Полистирол или керамический конденсатор
С8 ______________ 2μ2 25V электролитический конденсатор
С10 ___________ 470μF 25V электролитический конденсатор
C11____________22nF 63V полиэстер конденсатор
С12 __________ 2200μF 25V электролитический конденсатор
С13 __________ 1000μF 25V электролитический конденсатор
D1______________3mm красный светодиод
Q1____________BF245 или 2N3819 общего назначения N-канальный полевой транзистор
IC1_________TDA2003 10W аудио усилитель IC
SW1, SW2 ________ SPST тумблеры или переключатели
J1 ____________ 6,3 моно разъем
J2 ____________ 6,3 стерео-разъем
J3_____________Mini разъем питания
SPKR__________4 Ом 100 или 130 мм




Примечания:

  • Подключите вилку вывода из 12 - 14V постоянного тока 500 мА адаптер источника питания к J3
  • Пожалуйста, обратите внимание, что если напряжение питания превысит 18V DC, IC автоматически выключится

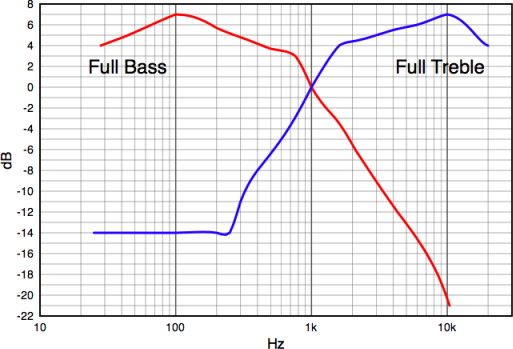

Управление частотой тона
