Мини-стерео микшер MIC-LINE для PC Audio Card



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

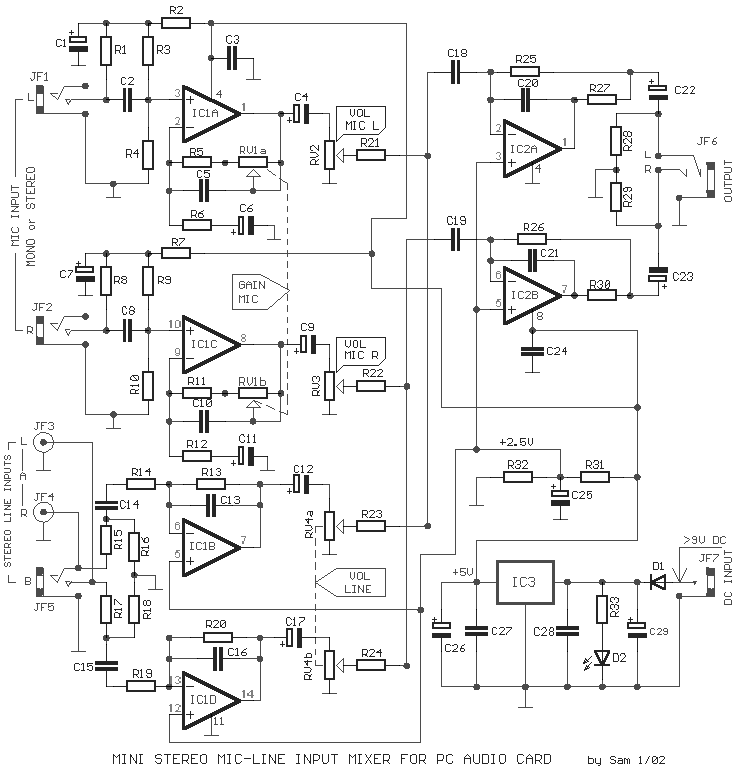

Большинство карточек звука в компьютере, лишены стереофонического входа для микрофона, напротив, имеют стереофонический вход для высокого уровня [Line]. В схеме используется входная линия карты звука, чтобы мы поместили два монофонических микрофона на входной звуковой карте. Одновременно он более функциональный, после того как мы имеем возможность регулировать усиление ступени микрофона и регулировать конечный уровень звука независимо для каждого канала микрофона. Это решение было выбрано для того, чтобы мы могли, если захотим смешать два монофонических микрофона.





Одновременно есть стерео входная линия, с двумя вариантами ввода входных сигналов и уровнем регулирования входа с RV4.  Вход A, использует два разъема RCA [JF3-4] и вход B, использует классический разъем для стереонаушников 3,5 мм. IC2A-B, смешивает сигналы, и они поступают на  стерео выход  разъем JF6.

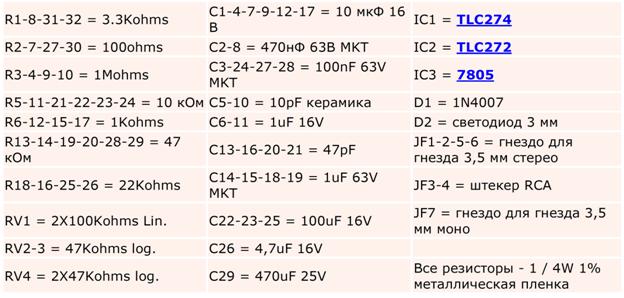

Список запчастей





В JF7 заходит питание, превышающее + 9 В постоянного тока, из простого внешнего блока питания. Напряжение стабилизируется IC3 до + 5В. Низкое напряжение выбрано чтобы не было опасной перегрузки карты звука. Если уровень не находится на том уровне, который мы хотим, мы можем изменить номиналы резисторов R14-19 и R21 - R24, с другими меньшими или большими значениями.
