Мини циркулярка



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Не скажу что это вариант на все случаи жизни, но нарезать бальзу, тонкие карабельные рейки или фанеру с минимумом пыли и времени - запросто! Собирая Пайпера нужно было мне настрогать реек 4х4мм, потому как штатные были 3х3мм. И тут я завис....

Итак, в моем загашнике валялись без дела:

куски фанеры от производства станков - 15 и 4 мм
насадка дисковая пила для Дремеля
Мотор Турнига 3536 - -1000 кв
Маааленький кусочек от пластиковой бутылки
штук несколько саморезов

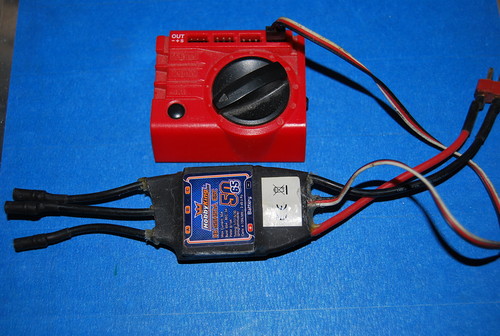

управление БК мотором - в моем случае вертоРег 50 амп

+ контроллер сервомашинок с ПФ

Сразу оговорюсь - Ребят, чертежей не будет ;)

На этой игрушке были обкатаны диски (точнее фрезы) диаметром 40мм и 48мм, толщиной соответственно 0,8мм и 1мм. Диски достались по наследству, а муфта под них покупалась в модельном магазине за 60 руб. Глубина реза макс 1,4см. Аккумулятор 2200 11,1 20-30С , хотя нормально работает и от 12 в блока питания

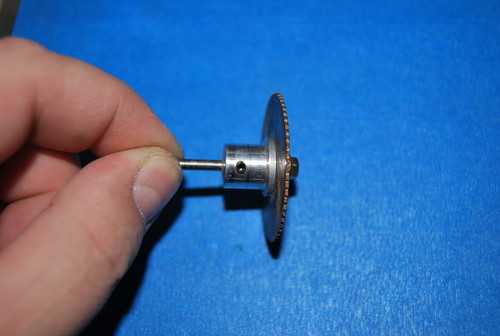

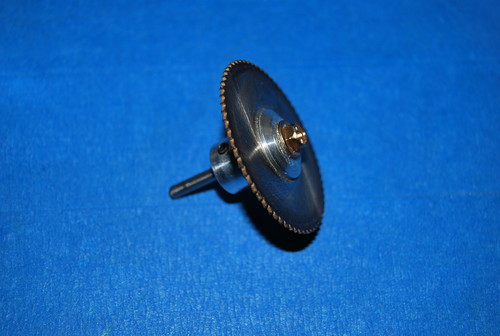

Адаптер



Выкручиваеи стопор, вынимаем вал, рассверливаем до 4мм и крепим на валу мотора.



управление по стандартной схеме



собираем и режем



Что режет.


Бальза 6мм легко.
Фанера 3мм. Четверку режет но медленно
Оргстекло до 2мм (большинство пластиков видимо тоже возьмет)
Липа, сосна 4мм


НО самое главное - задумывалась она ПОД БАЛЬЗУ.

Изготовление и сборка заняла около двух часов.
Ни одна деталь специально для этой пилы не была куплена. Собиралась из того что было. Считаю бессмысленным что то покупать для такой поделки. Поэтому не прикладываю ни чертежей, ни ссылок на комплектацию.



Автор Andrew Loshak, Москва
