Микшер на шесть входов



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Простой микшер с 3 линейными и 3 микрофонными входами с использованием распространенных компонентов.

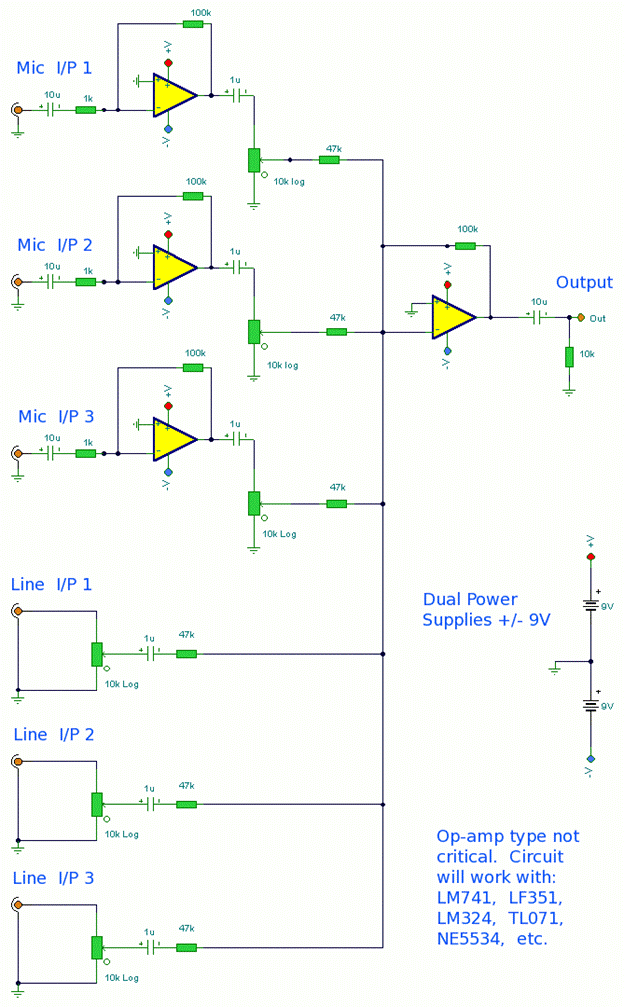

Контур со смесителем выше, имеет 3 линейных входа и 3 микрофонных входа. Микрофонные входы подходят для низкого импеданса 200-1000R динамических микрофонов. ECM или конденсаторный микрофон также может быть использован, но должно быть смещение, приложенное через последовательный резистор.

Разъемы для LM741, LF351, TL071 и NE5534 показаны ниже.





Как и с любым контуром со смесителем, небольшие потери всегда присутствуют. Окончательный суммирующий усилитель имеет коэффициент усиления, равный 2 или 6 дБ. Уровень входной линии должен быть около 200 мВ. Микрофонные входа усиливаются примерно в 100 раз или 40 dB, общее усиление смесителя включая суммирующий усилитель 46 дБ. Микрофонный вход предназначен для микрофонов с выходами от 2mV RMS на 1 метр. Большинство динамических микрофонов соответствует этому стандарту. Выбор операционного усилителя не является критическим в этой схеме. Биполярный FET или тип MOS ОУ поэтому могут быть использованы - 741, LF351, TL061, TL071, CA3140 и т.д. Источник питания представляет собой две 9 вольт батареи (могут подключаться, как показано выше) или источник питания.
