Микрофонный предусилитель на танзисторе



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Предусилитель Tiny Mic построен на основе одного транзисторного усилителя. Он усиливает выход электретного конденсаторного микрофона. Хороший выбор для караоке .



Характеристики



Питание: 5 ~ 9 В пост. Тока при 2 мА

Обеспечивает стандартный аудиосигнал

Размеры печатной платы 26 мм x 56 мм

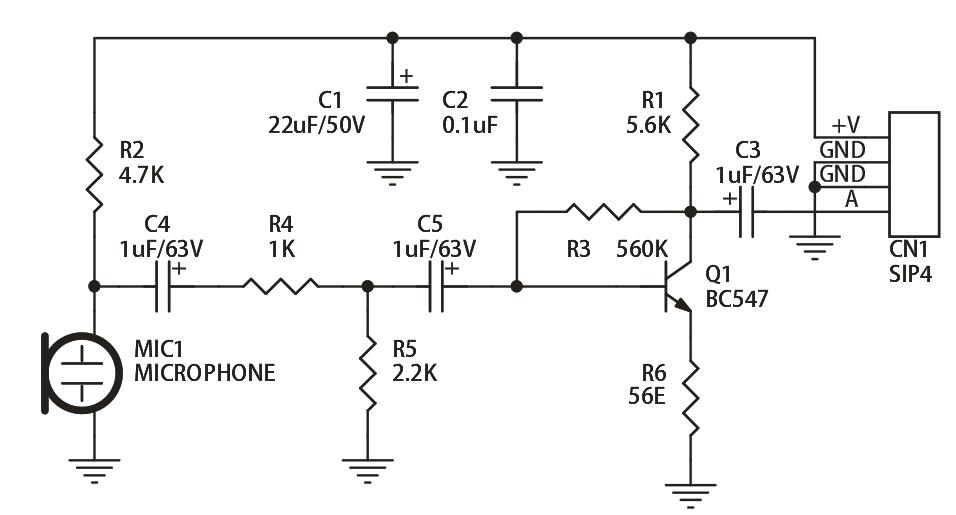

Схема

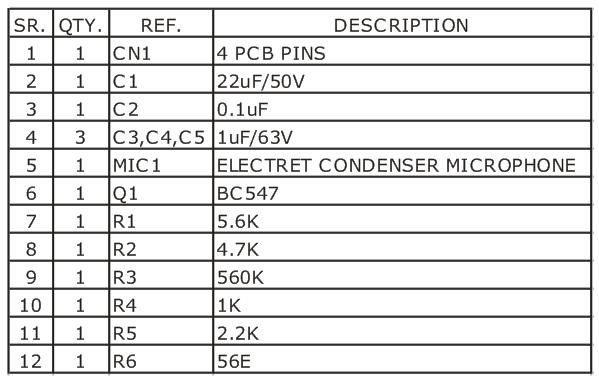

Список деталей

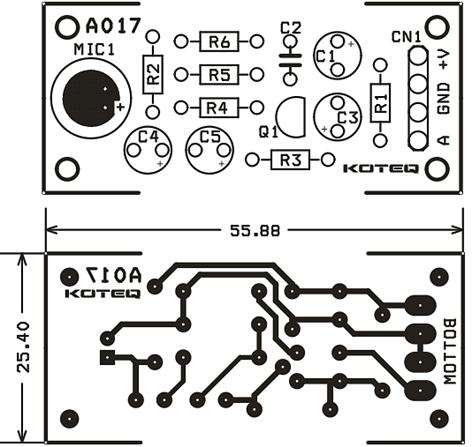

Печатная плата

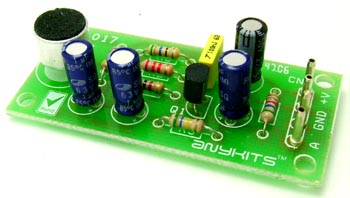

Готовое изделие
