Мигание светодиода от 1.5В на транзисторах 2sa1015 и 2sc1815

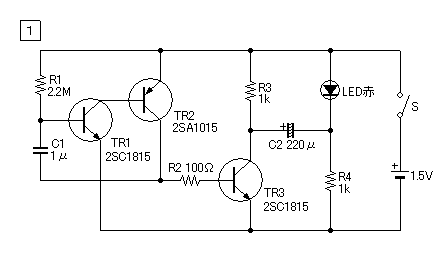

На фиг. 1 При включении питания, индикатор мигает один раз (вспышка) в течение примерно 0,8 секунды.

Цикл мигания пропорционален величине R1 и C1.

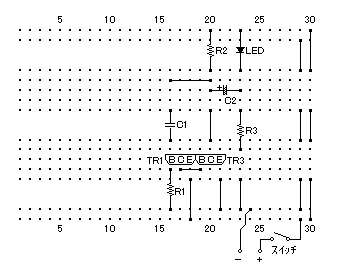

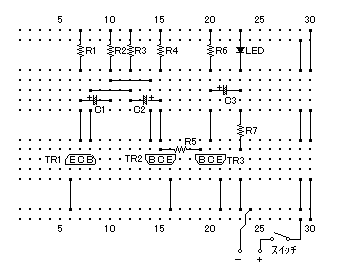

Соединения  на макете выглядит следующим образом.

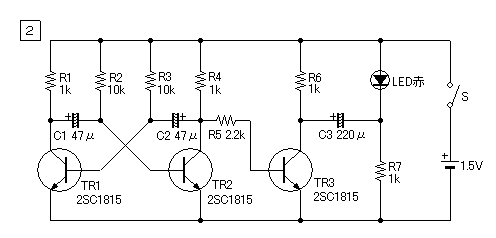

На фиг. 2 комбинация мультивибратора и усилителя. Он также мигает с 0,8-секундными интервалами.

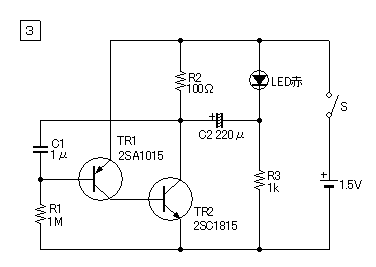

Схема на фиг. 3, еще одна мигалка

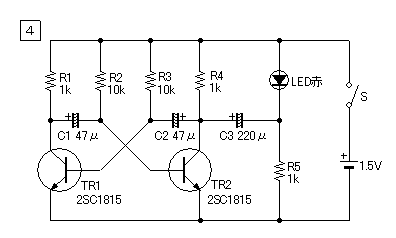

На фиг. 4, классическая схема мультивибратора. Период был также же в течение примерно 0,8 секунды.

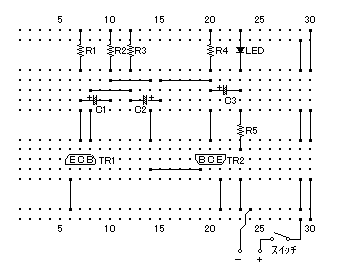

Монтаж элементов
