Мигалка для светодиода или лампочки



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

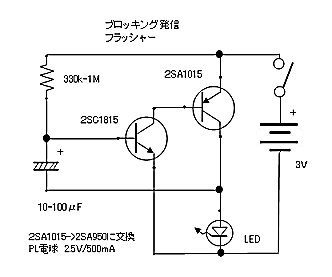

Схема состоит из комбинации транзистора NPN и транзистора PNP. Режим работы определяется электролитическим конденсатором (100uF) и сопротивлением (330K).





Если необходимо вместо светодиода поставить лампу накаливания, поменяем транзистор 2SA1015 на 2SA950





  1. Транзистор (2SC1815) X 1
  2. Транзистор (2SA1015) X 1
  3. Конденсатор (100uF) X 1
  4. Сопротивление (1 / 8W) 330KΩ X 1
  5. Батарейный блок (AA 2) X 1
  6. Переключатель X 1

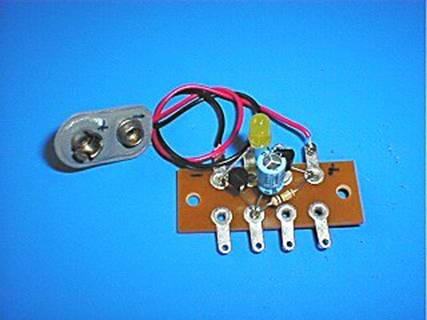

Монтаж  элементов



Блок питания работает на 3V. Два элемента  АА на 1,5в.
