17 светодиодов в четырех последовательных режимах. Мигающая стрелка может быть очень привлекательным гаджетом, подходящим для многих целей индикации. Схема представляет секвенсер в режиме bar-mode, управляющий 17 светодиодами, расположенными в четырех группах для создания яркой стрелки. Когда наращивание стрелки завершено, все светодиоды горят  некоторое время, затем выключаются. Потом цикл возобновляется.





Мигающая стрелка

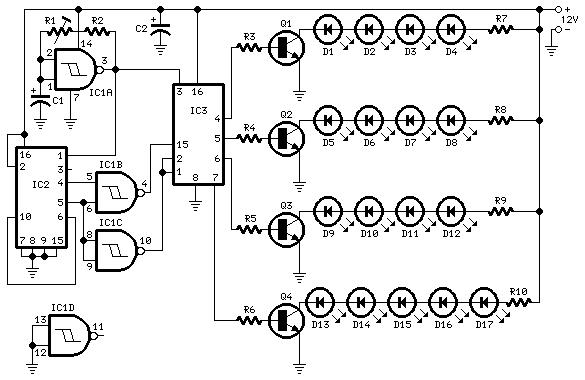

Принципиальная электрическая схема:



Детали:

R1_____________500K 1 / 2W Триммер
R2______________22K 1 / 4W Резистор
R3, R4, R5, R6 ______ 4K7 1 / 4W Резисторы
R7, R8, R9 _______ 470R 1 / 4W Резисторы
R10____________270R 1 / 4W Резистор
C1 _______________ 4μ7 25V Электролитический конденсатор
C2 _____________ 220μF 25V Электролитический конденсатор
D1 - D17 ________ Светодиоды любой тип и цвет (кроме синего и белого)
Q1, Q2, Q3, Q4 ___ BC337 45V 800mA NPN Транзистор
IC1____________4093 Quad 2 вход Шмитт NAND Gate IC
IC2____________4520 Двойной двоичный счетчик IC
IC3____________4094 8-ступенчатый регистр с шиной и хранилищем IC



Скорость последовательности может быть установлена ​​R1. Для желающих поэкспериментировать с чередованием таймингов,  можно, подключить вывод №5 IC1B к выводу № 5 IC2 и вывод  № 6, 8 и 9 от IC1 к выводу № 6 IC2. Другие комбинации контактов возможны путем смещения вышеупомянутых контактов IC1 на более высокие выходы счетчиков, содержащихся в IC2, то есть контактов № 6 и 11, контактов № 11 и 12 и т. д.



http://www.redcircuits.com/BlinkArrow.gif



При питании 12 В максимальное количество светодиодов на полосу показано на схеме, если используются красные светодиоды. Для желтого, зеленого и оранжевого типов может потребоваться меньшее значение предельных резисторов или меньшее количество устройств на полосу. Обратите внимание, что неиспользуемая секция IC1 должна иметь входы, связанные с отрицательным заземлением, тогда как выход должен быть оставлен открытым, как показано внизу схемы.
