Металлоискатели своими руками 6

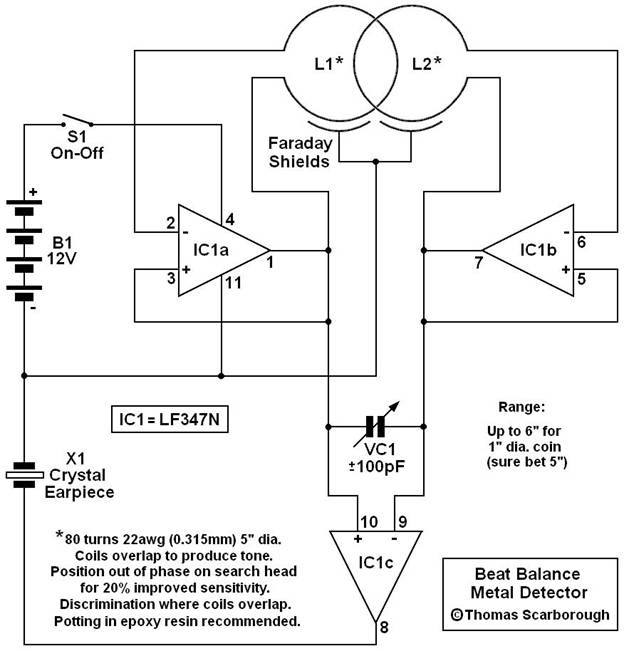

Металлоискатель на биениях сделан из дискретных компонентов. Различные варианты изготовления таких детекторов металла были широко опубликованы в радиолюбительской прессе. Вместо того чтобы в поиске использовать опорный генератор с BFO, он использует два передатчика и катушки перекрытия. Частоты двух генераторов смешиваются аналогично BFO, чтобы заработал гетеродин.



На первый взгляд эта конструкция, казалось бы, представляет не более чем сдвоенной BFO металлоискатель. Тем не менее отличие прежде всего в том, что каждая катушка изменяет частоту соседней. Наступает "баланс", который повышает его чувствительность Удачной охоты!


Металлоискатель

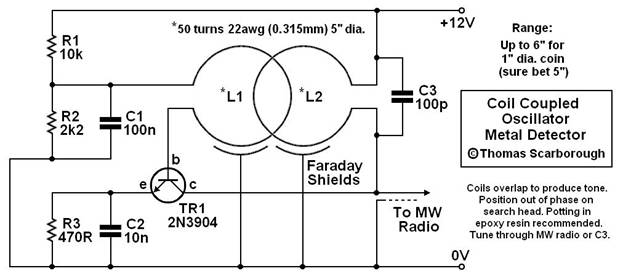

Металлоискатель сделан из легкодоступных компонентов. Обычный приемник средневолнового диапазона используется в качестве детектора.



Датчик изготовлен на стандартном трансформаторе (TCO) вместо генератора - отсюда и название катушки. BFO (в данном случае приемник средних волн), отличается от типичного детектора BFO в том, что его чувствительность на порядок выше. Также отличие от BFO зависит от баланса двух катушек для повышения чувствительности. Он также отличается от IB, в котором сечение Rx является активным, а не пассивным компонентом генератора. Кроме того, в отличие от IB, конструкция не требует критического размещение катушек.


Простой металлодетектор

Простой металлодетектор с маленьким диапазоном чувствительности. Пригодиться для поиска гвоздей или шурупов в стенах, полах, или для определения прохождения сетевого кабеля.

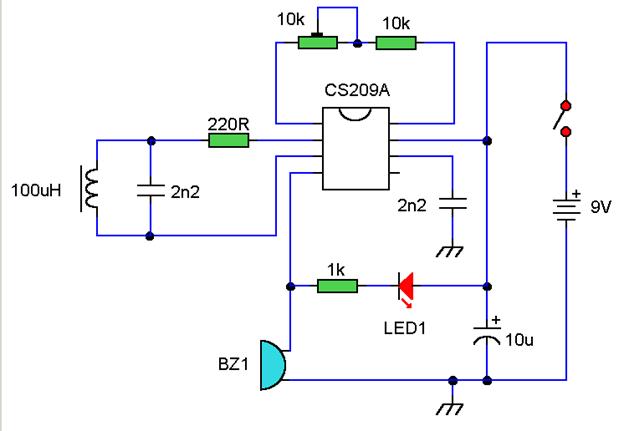

Сердцем схемы является микросхема IC CS209A (Cherry Semiconductor). Детектором выступает дроссель 100uH. Дроссель является частью внешнего LC контура, его индуктивность изменяется при приближению к металлическим объектам. Колебания от него усиливаются и демодулируется. Диод загорится и раздастся звуковой сигнал. Чувствительность регулируется с помощью VR1 при поднесении к любому источнику металла. Для повторения подойдет микросхема CS209AYN.
