Механический лазерный дисплей



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Устройство  является очень дешевым решением для отображения текстовых сообщений на твердой или полупрозрачной поверхности с помощью лазерного луча. Основная цель - проверить возможность создания простого и дешевого дисплея для отображения большого текста .  Основная идея заключалась в том, чтобы использовать только один источник света (лазерный луч) и зеркала для сканирования поверхности дисплея.



Итак, основные части, используемые для построения дисплея:



Лазерный диод от указателя брелка

Двигатель кассетного плеера

Гениальная «голова» с зеркалами

Плата PIC17F877 с соответствующей схемой

Источник питания



Голова представляет собой восьмиугольную призму с небольшим зеркалом на каждой боковой поверхности. Каждое зеркало монтируется с разными углами, что дает разные углы отражения для лазерного луча.

Голова выглядит следующим образом:

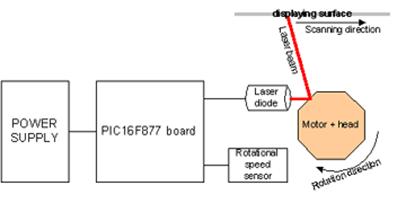

Блок-схема всего приложения:






Основы этой конструкции схожи с принципами телевидения: луч лазера отражается зеркалами, расположенными на каждой грани восьмиугольной головки, создающей растр. Этот растровый модуль модулируется включением / выключением лазерного луча. Плата микроконтроллера получает один импульс на оборот от датчика скорости вращения и очень точно вычисляет момент включения / выключения луча.  Имеется RTC (часы реального времени) и блок датчика температуры, который является дополнительным.  Целью этого блока является предоставление соответствующих данных для микроконтроллера. Но, поскольку основной целью было проверить возможность сборки дисплея, я не собирал дополнительные компоненты. Блок питания и питания двигателя принимает входное напряжение (9-15 В пост. Тока) и подготавливает два напряжения: 5В для электроники и 3В для двигателя.  Также имеются 4 клавиши для переключения между режимами отображения (нормальный, зеркальный, пауза, отображение текущей скорости вращения) и для начальной калибровки зеркал.

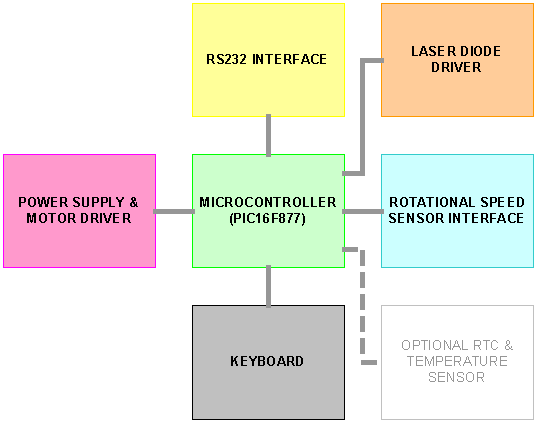

Блок-схема платы на PIC16F877:





Немного технических данных этого дисплея:



Максимальное количество отображаемых символов: 20

Угол раскрытия для растра: 27 градусов

Напряжение питания: 9-15 В постоянного тока

Максимальное количество символов, которое может быть сохранено: 2000

Отображение эффектов: 6 (может быть легко увеличено)

Сообщения загружаются с ПК с помощью разработанной мной программы «Display Constructor»

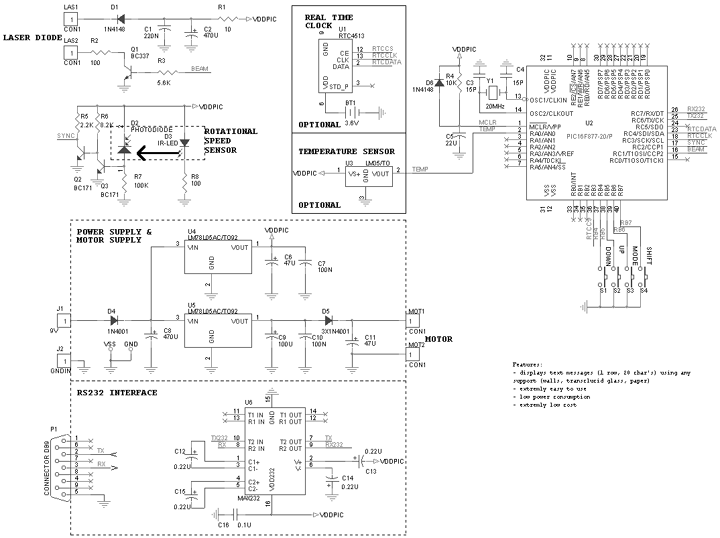

Схема

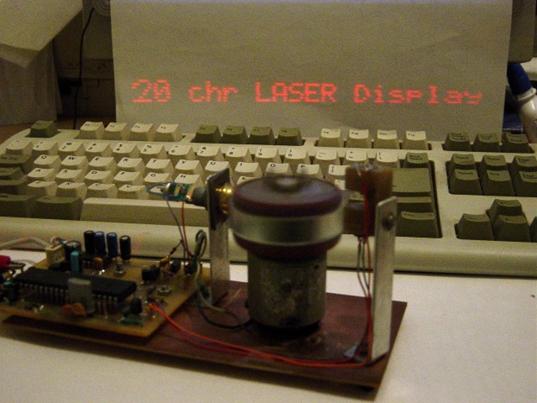

Показана картина рабочего проекта.

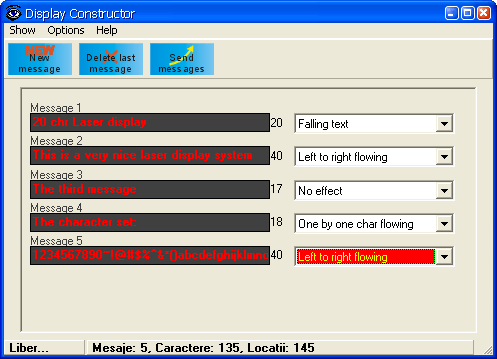

И изображение моего приложения «Display constructor»

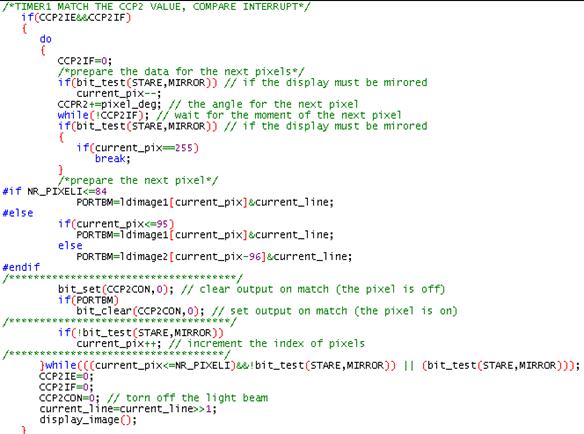

Пример кода:





Скачать



Полное описание и файлы к статье
