Магнитный датчик



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Мы сделали схему , которая запускается при приближении магнита. Мы использовали датчик, реагирующий на силу магнита (магнитная сила)-геркон.

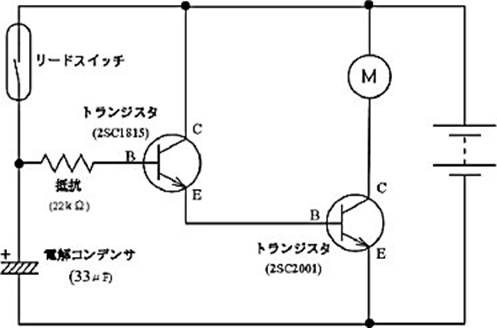

Схема магнитного датчика



В стеклянной трубке он содержит переключатель, запускающийся вблизи магнита.  Импульс идет на транзистор 1815, который при помощи 2SC2001 управляет  двигателем.




Выводы элементов

  1. Ridosuichi X 1
  2. Транзистор (2SC1815) X 1
  3. Транзистор (2SC2001) X 1
  4. Сопротивление (1 / 8W) 22 кОм X 1
  5. Батарея оснастке X 1
  6. LED X 1 шт
  7. Батарейный блок (AA 2) X 1
  8. Электролитический конденсатор (33uF) X 1 << напряжение 3 вольт или больше >>
  9. Мотор или механический зуммер X 1

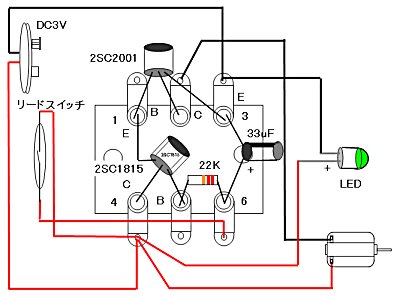

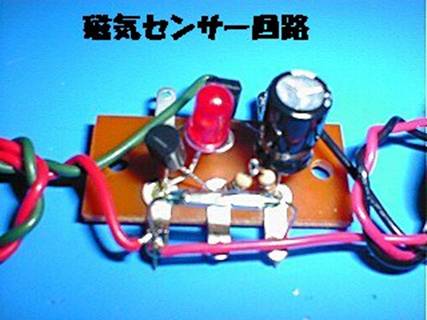

Монтаж  элементов



Блок питания работает на 3V. Два элемента  АА на 1,5в. Можно заменить светодиод на зуммер.
