Использование микросхемы драйвера шагового двигателя LV8741V PWM может быть очень простым и эффективным решением для электронного проекта управления двигателя постоянного тока. Как вы можете видеть на принципиальной схеме, этот электронный проект требует нескольких внешних электронных компонентов. Максимальный выходной ток, который может быть обеспечен этой ИС-переключателем шагового двигателя с токовым управлением, составляет до 1,5 ампер. Опорное напряжение задается напряжения, приложенного к контакту VREF и ATT1 два входа и ATT2.

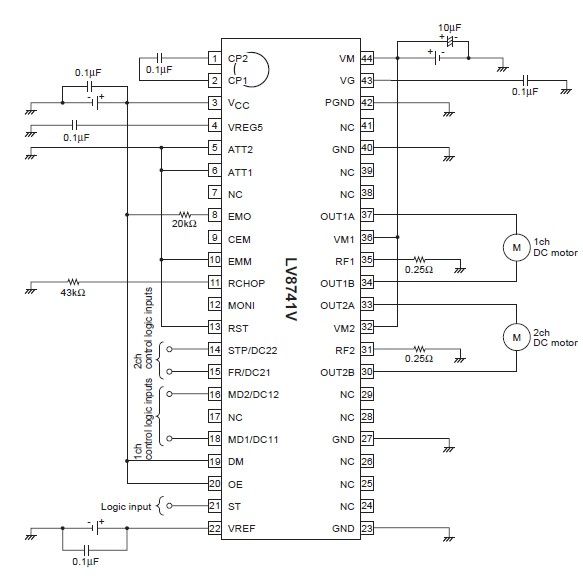

Схема управления шагового двигателя PWM LV8741V
Когда выходной ток ниже выходного тока защиты от короткого замыкания, выход управляется входным сигналом. Условия настройки для приведенной выше схемы управления двигателем двигателя постоянного тока с переменным током следующие: Функция защиты от короткого замыкания с автоматическим восстановлением (EMM = Low), функция разрешения выхода, зафиксированная в состоянии ВКЛ (OE = High), ток предел установки опорного напряжения = 100% (ATT1 = низкий, ATT2 = низкий), Измельчение частота: 37kHz (RCHOP = 43K). Напряжения, требуемые этим двигателем постоянного тока постоянного тока LV8741V, составляют от 9,5 до 35 вольт для мощности двигателя и от 2,7 до 5,5 для логического источника питания.
