Логический блок питания с защитой от перенапряжения и оповещение при сбое

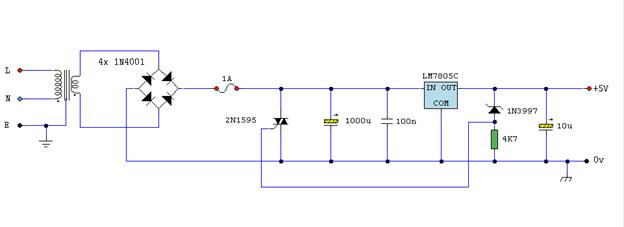

Простой 5 вольтовый регулируемый блок питания защищает от перенапряжения. Для питания TTL 74LS серии интегральных схем требуется блок питания на 5 вольт, он должен быть очень точным и терпимым к перепадам напряжения.


Эти ИС могут выйти из строя короткими бросками напряжения. Предохранитель перегорит через нескольких сотен миллисекунд , а эта схема будет реагировать в течение нескольких микросекунд .

Если выходное напряжение превышает 5.6Volt, то стабилитрон будет включит тиристор (все в несколько микросекунд ), следовательно на выходе будет 0 вольт и чувствительная логика ИС будет сохранена. Входной постоянный ток на регуляторе должен быть на несколько вольт выше, чем напряжение регулятора. В случае регулятора 5V, я бы рекомендовал трансформатор с вторичным напряжением 8- 10В переменного тока.

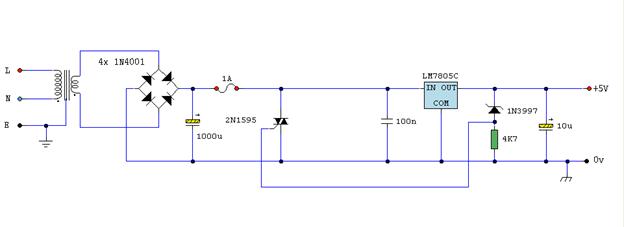

Модифицированный схема показана ниже и электролитический конденсатор перемещается в положение непосредственно после мостового выпрямителя и до предохранителя.

В оригинальной схеме при пульсациях сети появляется импульсный ток, который может  уничтожить тиристор.

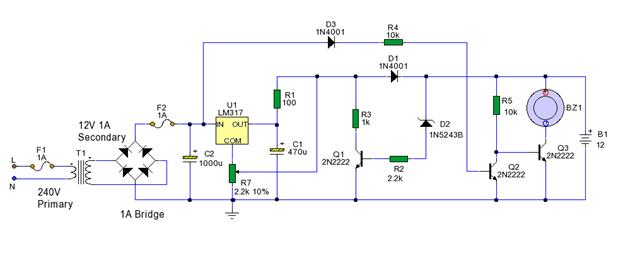

Оповещение при сбое питания

 Ток выходит с T1 трансформатора, который контролирует электропитание. Затем выпрямляется мостовым выпрямителем и сглаживается С2 давая питание 15 Вольт постоянного тока. 15В подается на вход регулятора LM317. Выход регулятора устанавливается R1 и R7.


Как только происходит сбой питания, то С1 быстро разряжается, нет большее положительного отклонение для базы Q2 и транзистор отсекается. Q3 насыщается и через R5 запускается пьезосирена.
